Çalışma Prensibi

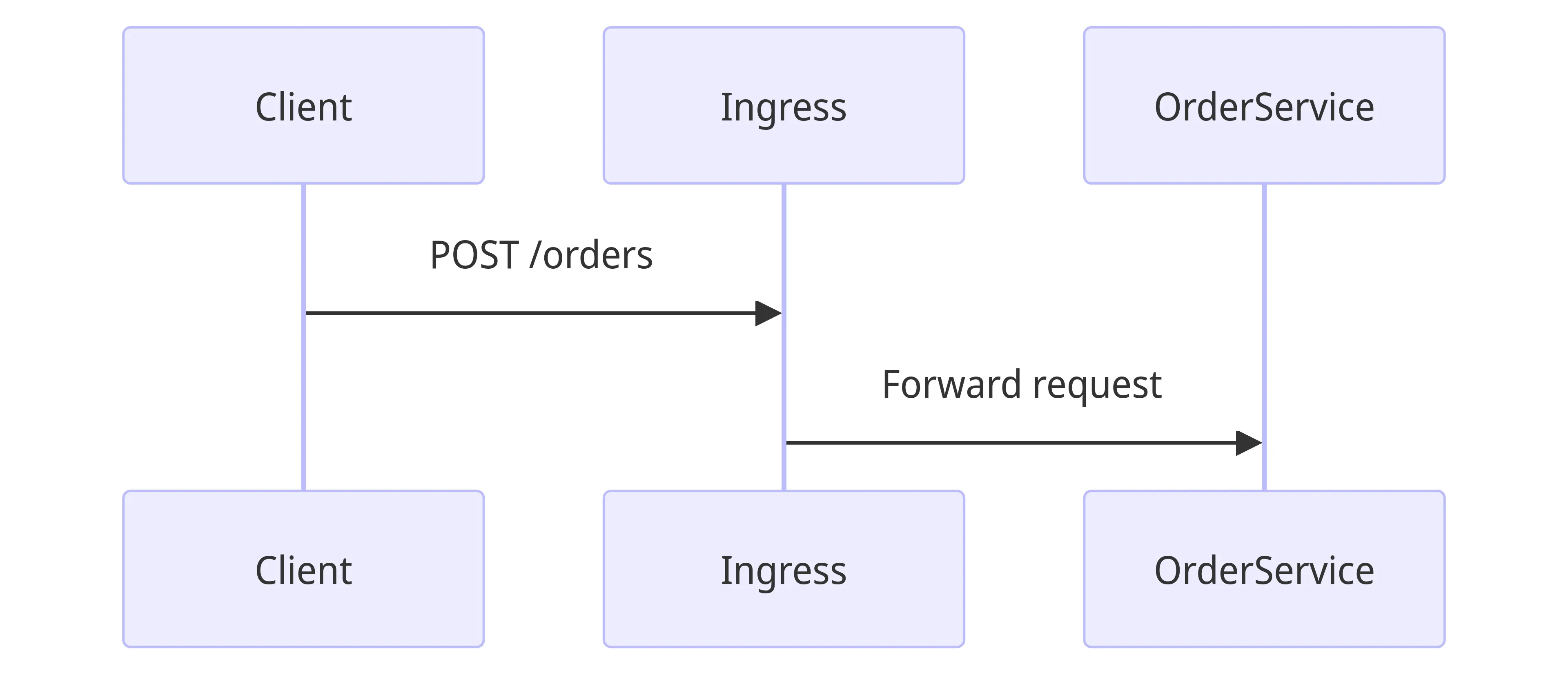

1. İstemci, Ingress üzerinden POST /orders isteği gönderir:

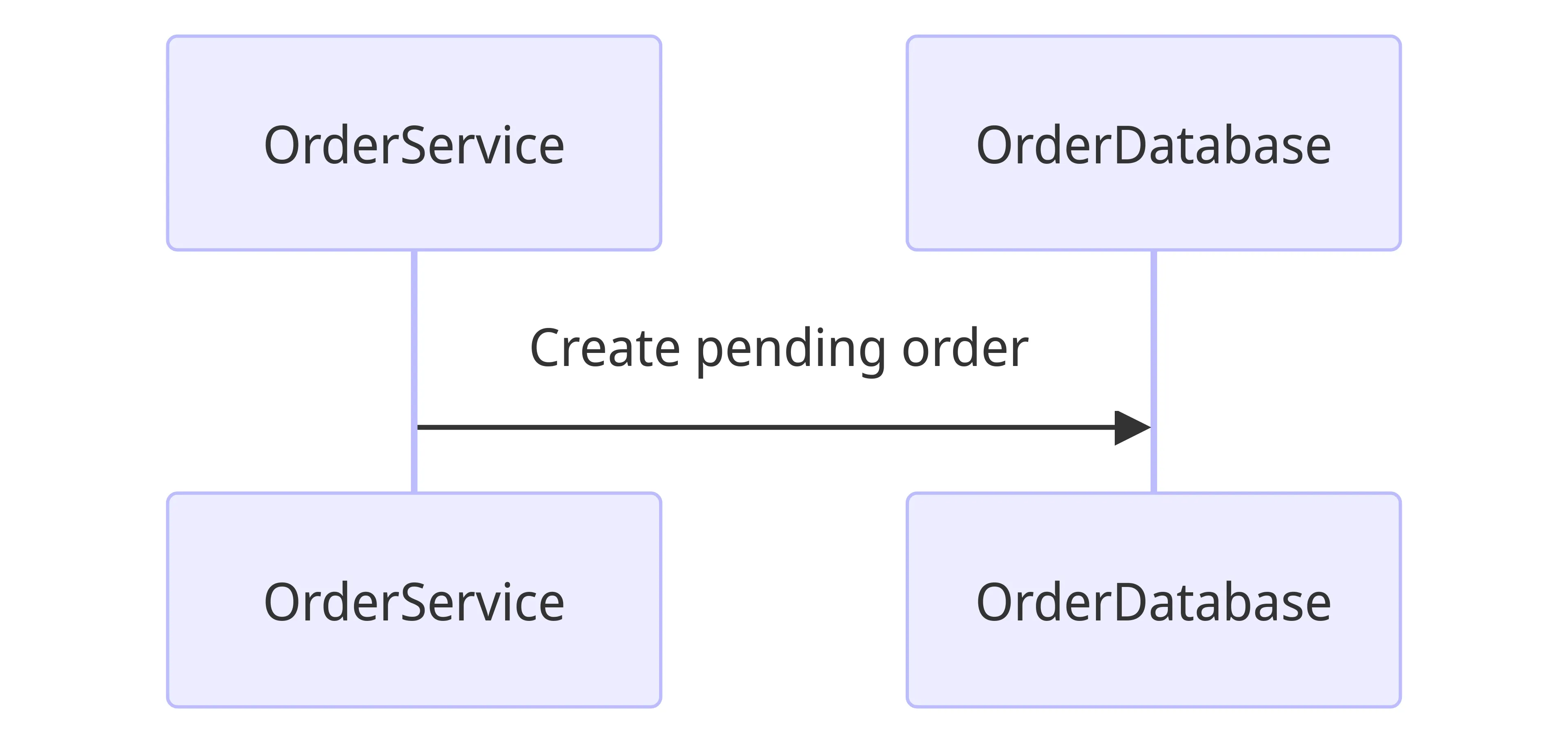

2. Order Service, Order Database’de bekleyen (pending) bir sipariş oluşturur:

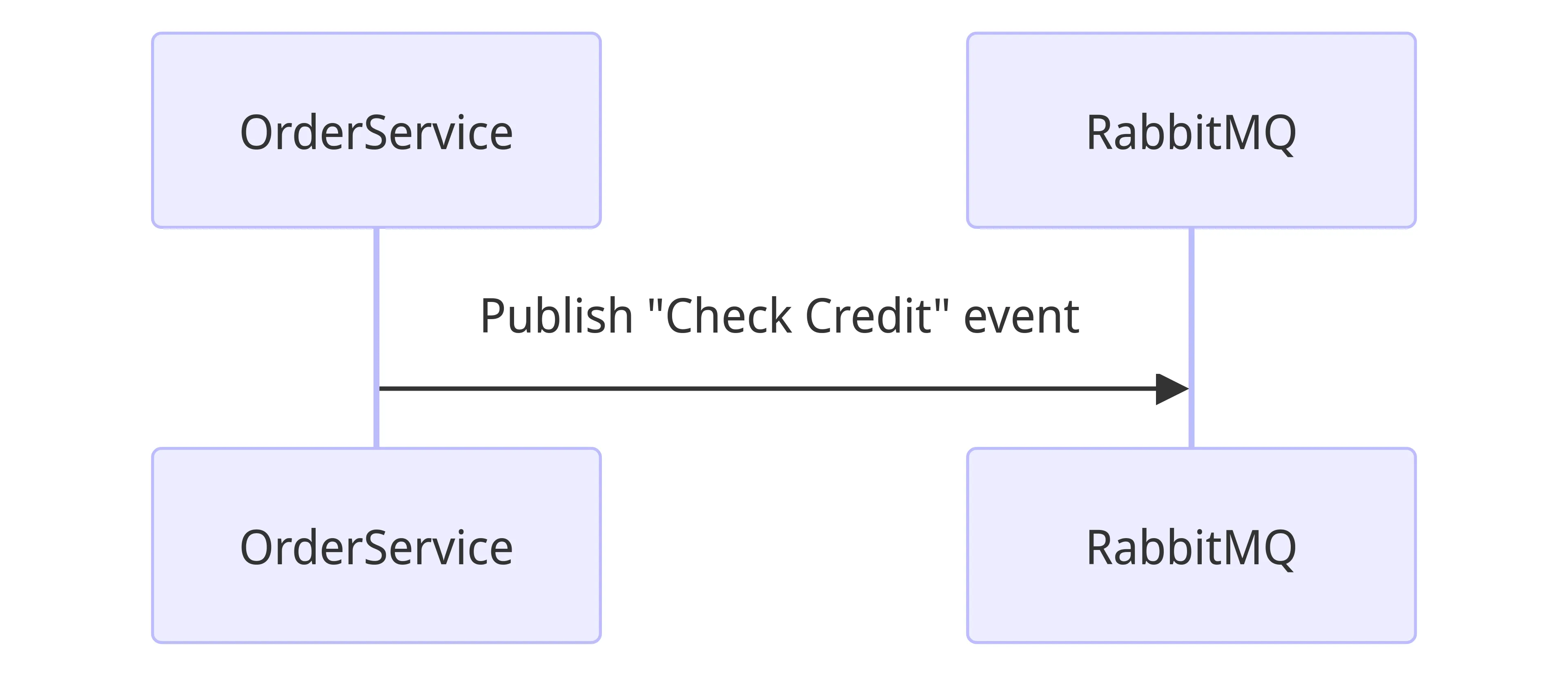

3. Order Service, RabbitMQ’ya bir “Check Credit” (Kredi Kontrolü) olayı yayınlar:

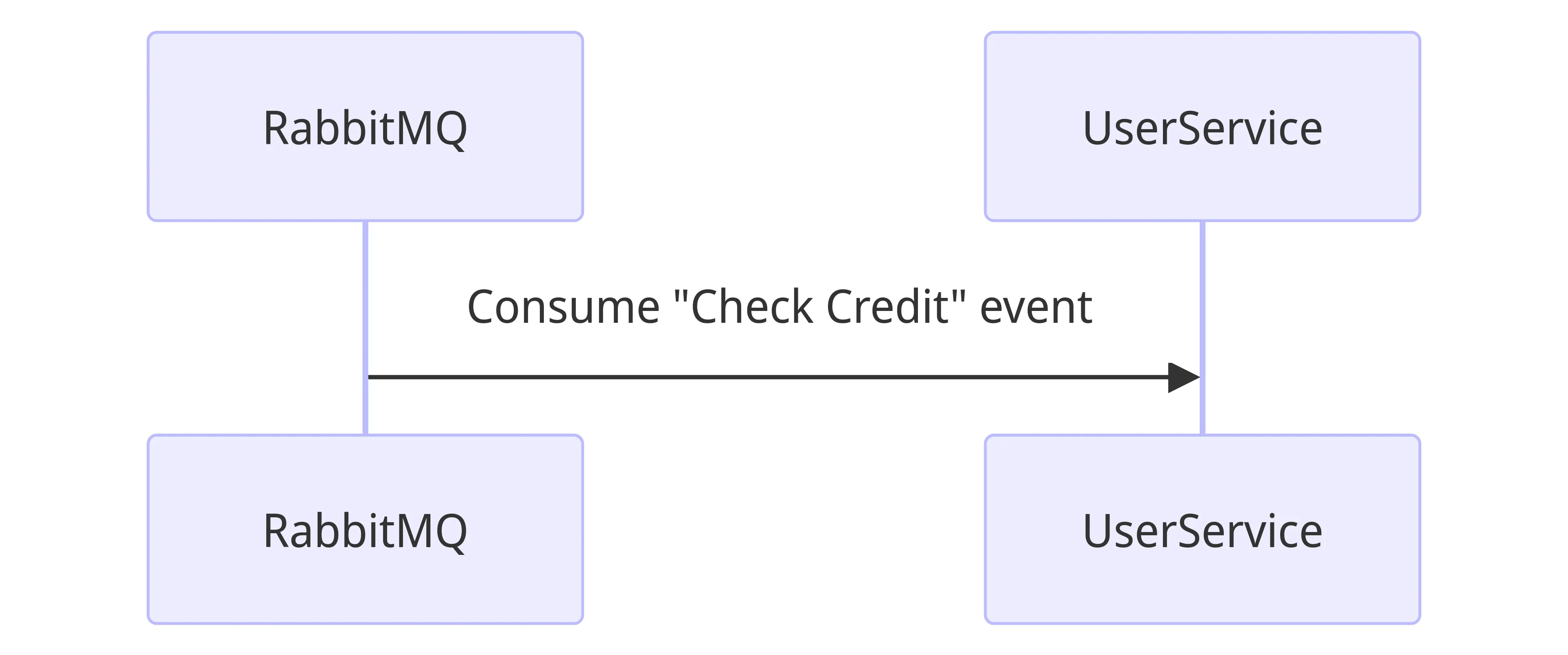

4. RabbitMQ, “Check Credit” olayını User Service’e iletir:

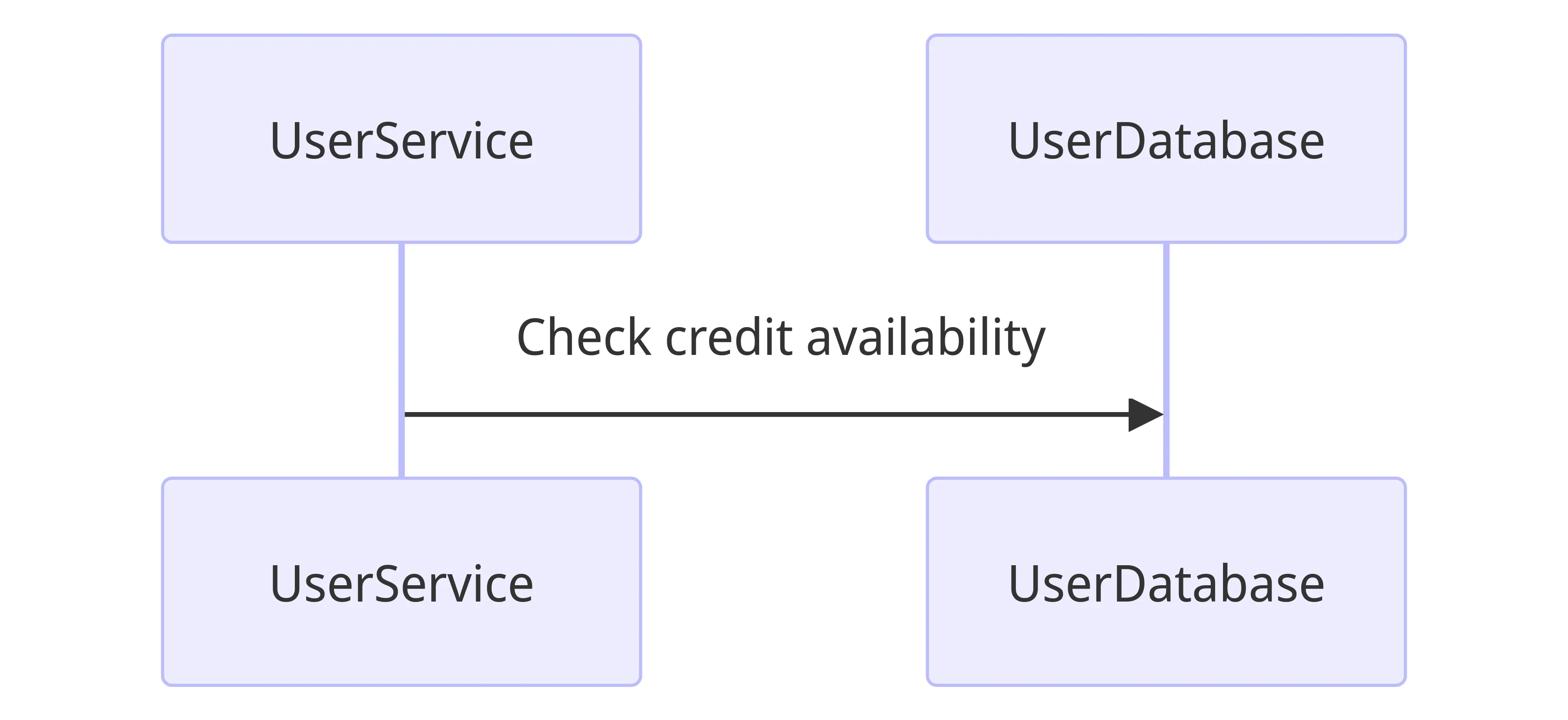

5. User Service, User Database’de kredi kullanılabilirliğini kontrol eder:

Eğer kredi yetersizse:

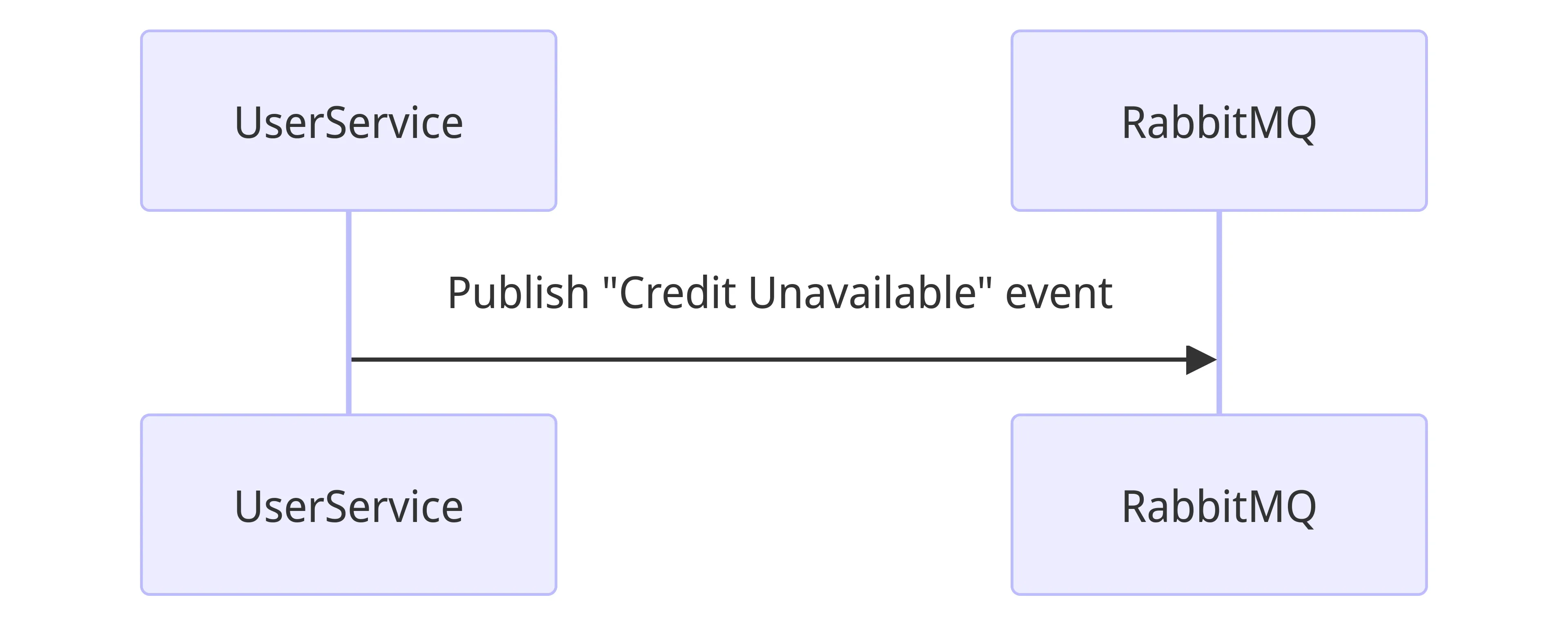

6. User Service, RabbitMQ’ya bir “Credit Unavailable” (Kredi Yetersiz) olayı yayınlar:

7. RabbitMQ, “Credit Unavailable” olayını Order Service’e iletir:

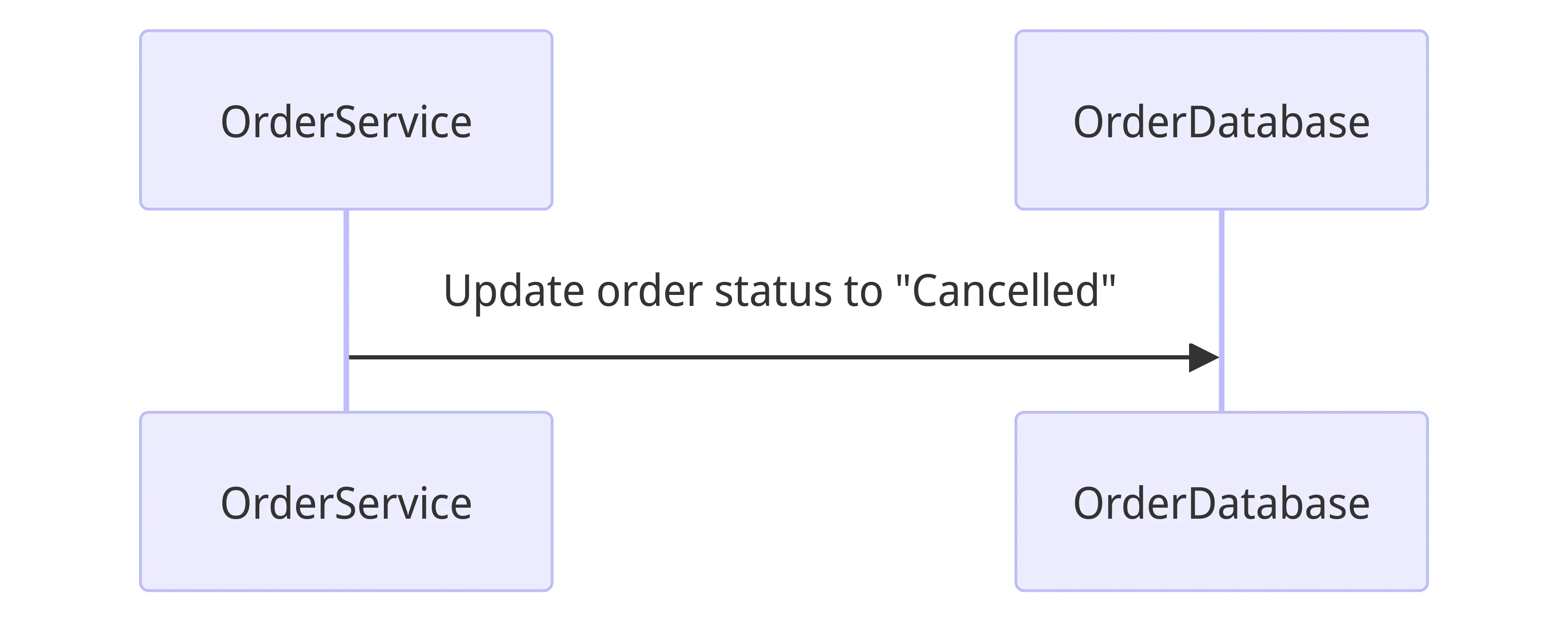

8. Order Service, Order Database’de siparişin durumunu “Cancelled” (İptal Edildi) olarak günceller:

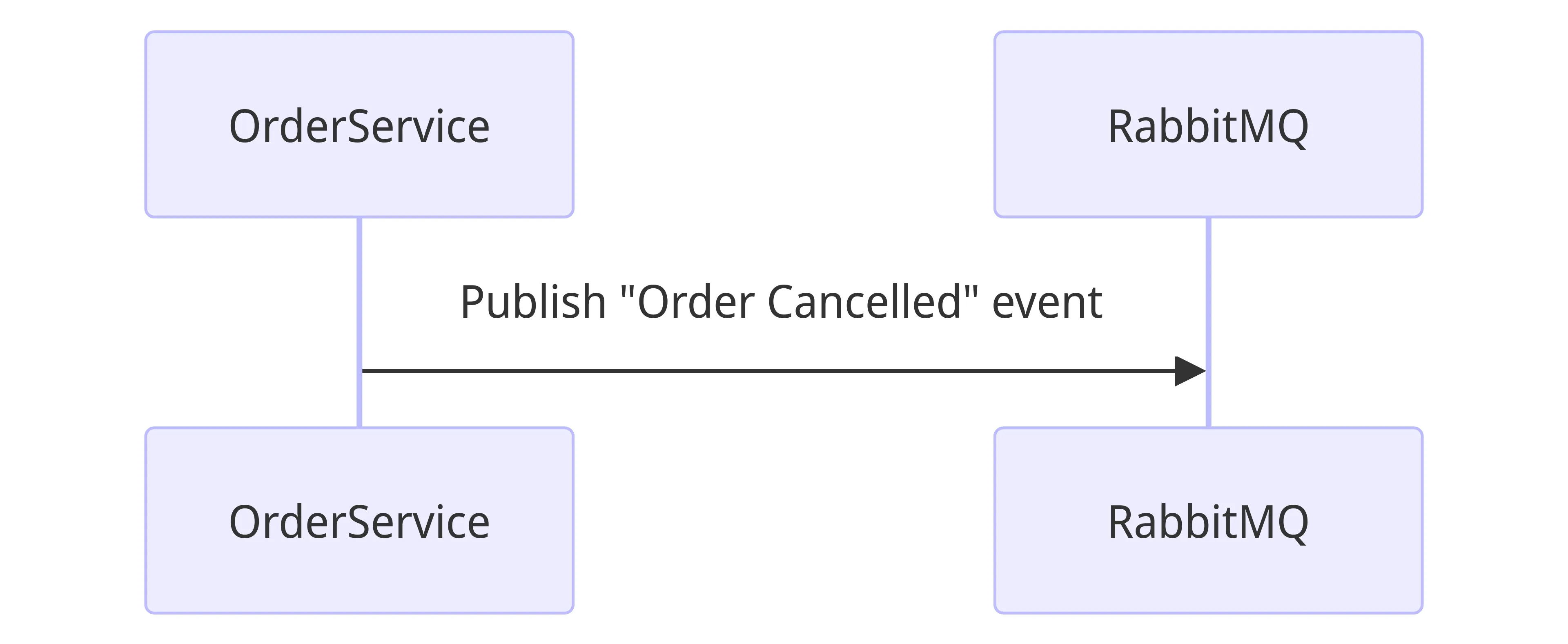

9. Order Service, RabbitMQ’ya bir “Order Cancelled” (Sipariş İptal Edildi) olayı yayınlar:

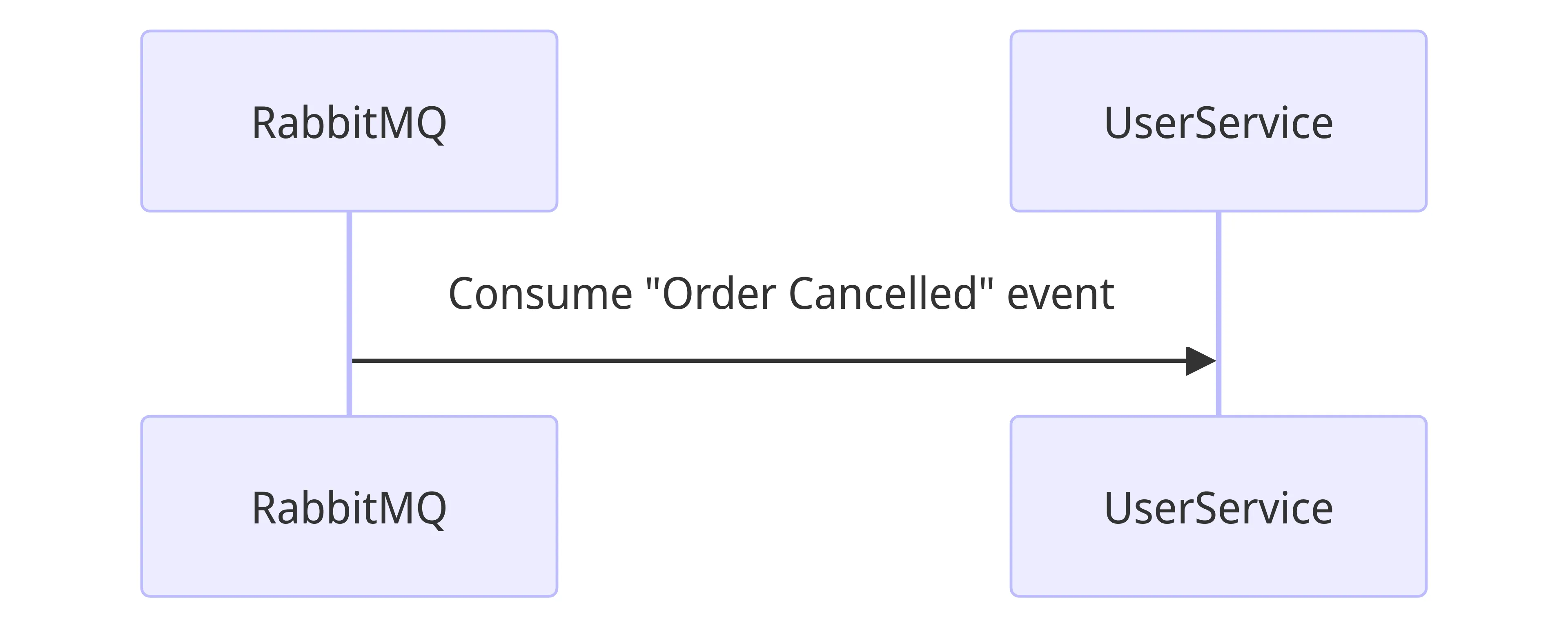

10. RabbitMQ, “Order Cancelled” olayını User Service’e iletir:

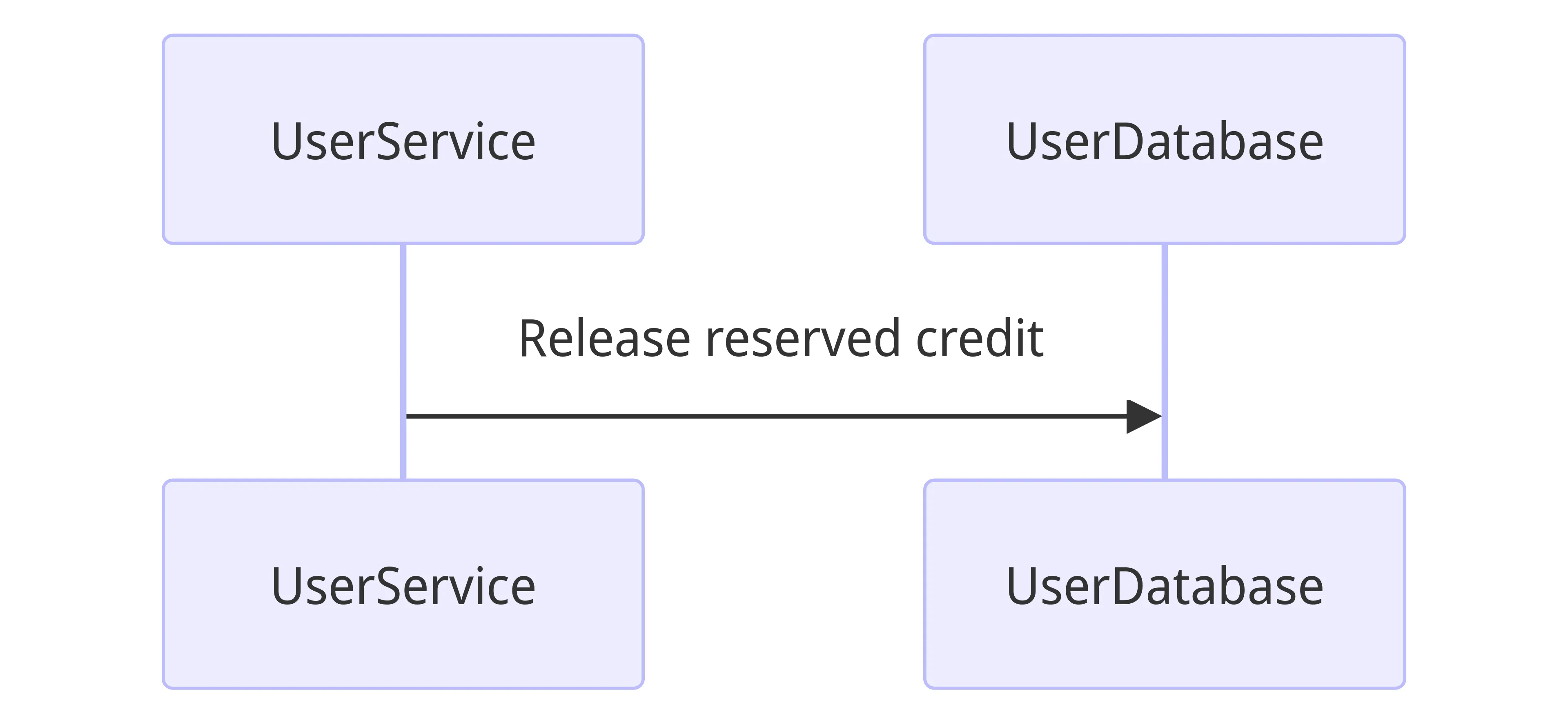

11. User Service, User Database’de ayrılan krediyi serbest bırakır:

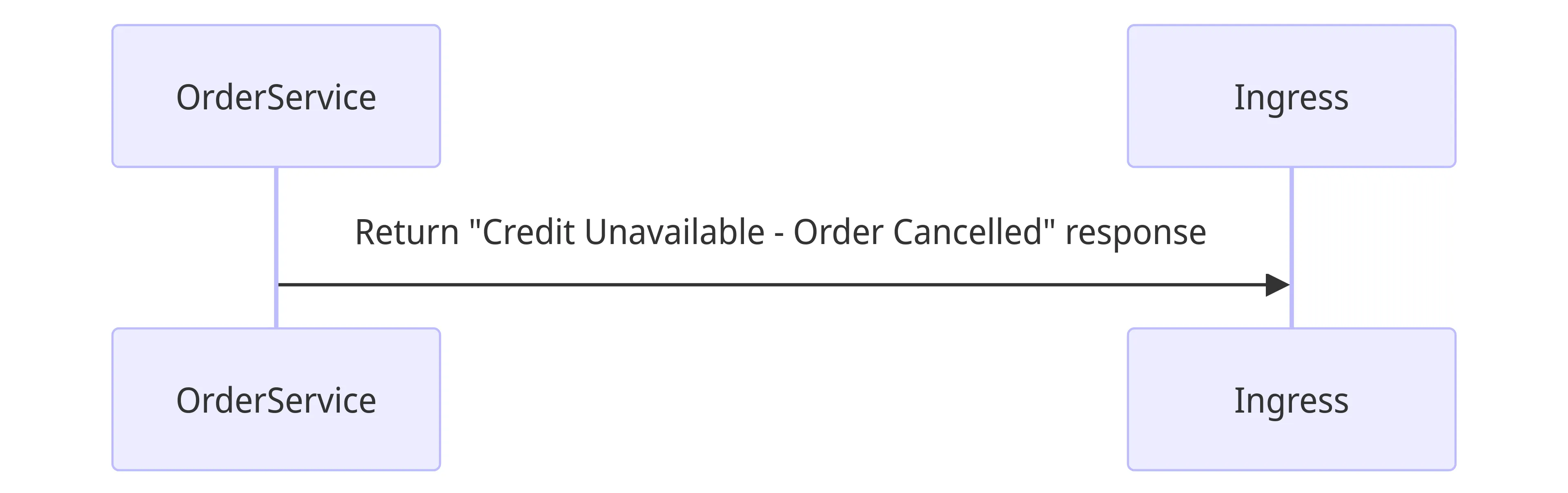

12. Order Service, Ingress üzerinden “Credit Unavailable - Order Cancelled” yanıtını döndürür:

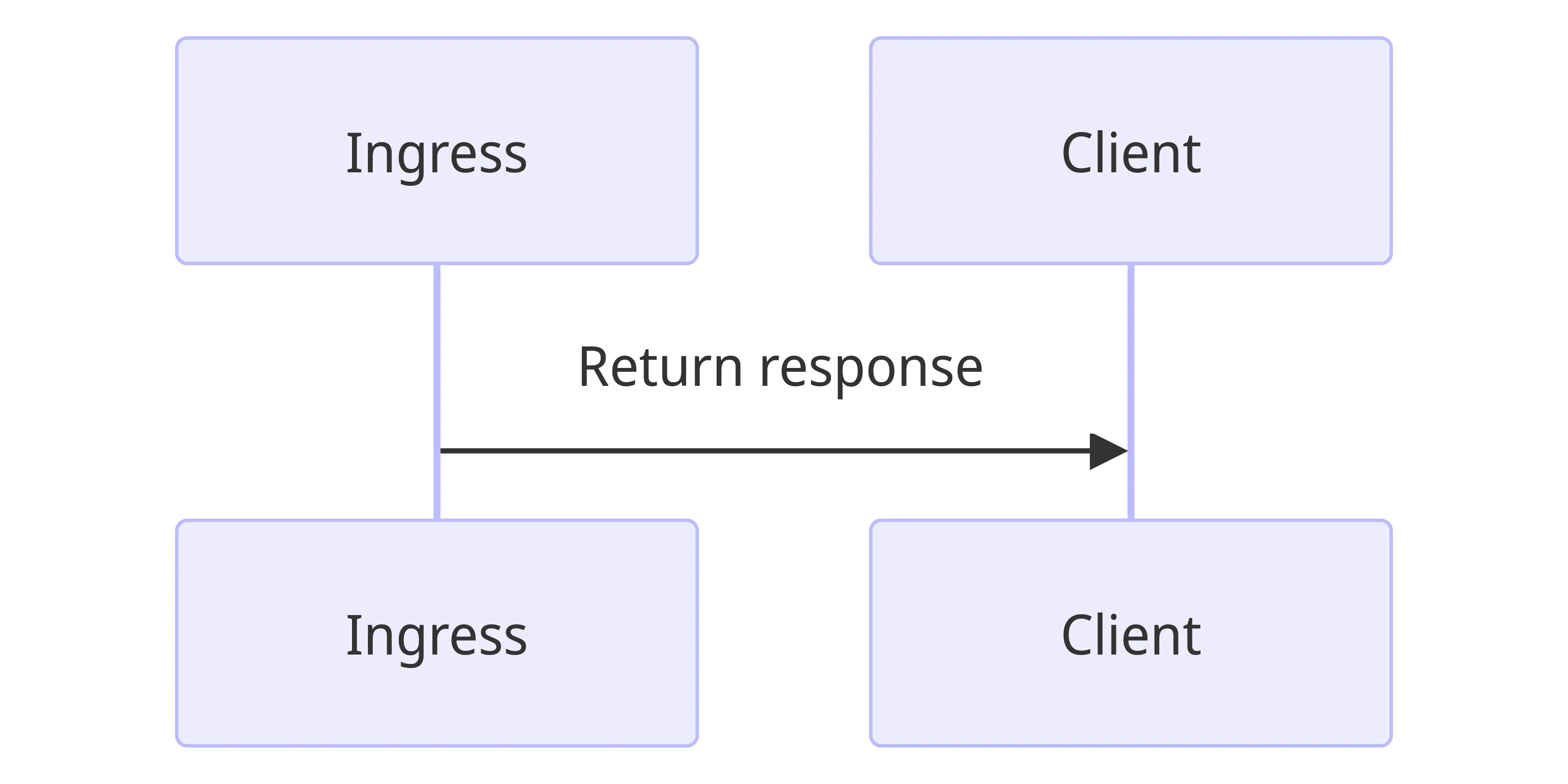

13. Ingress, yanıtı İstemciye iletir:

Eğer kredi yeterliyse:

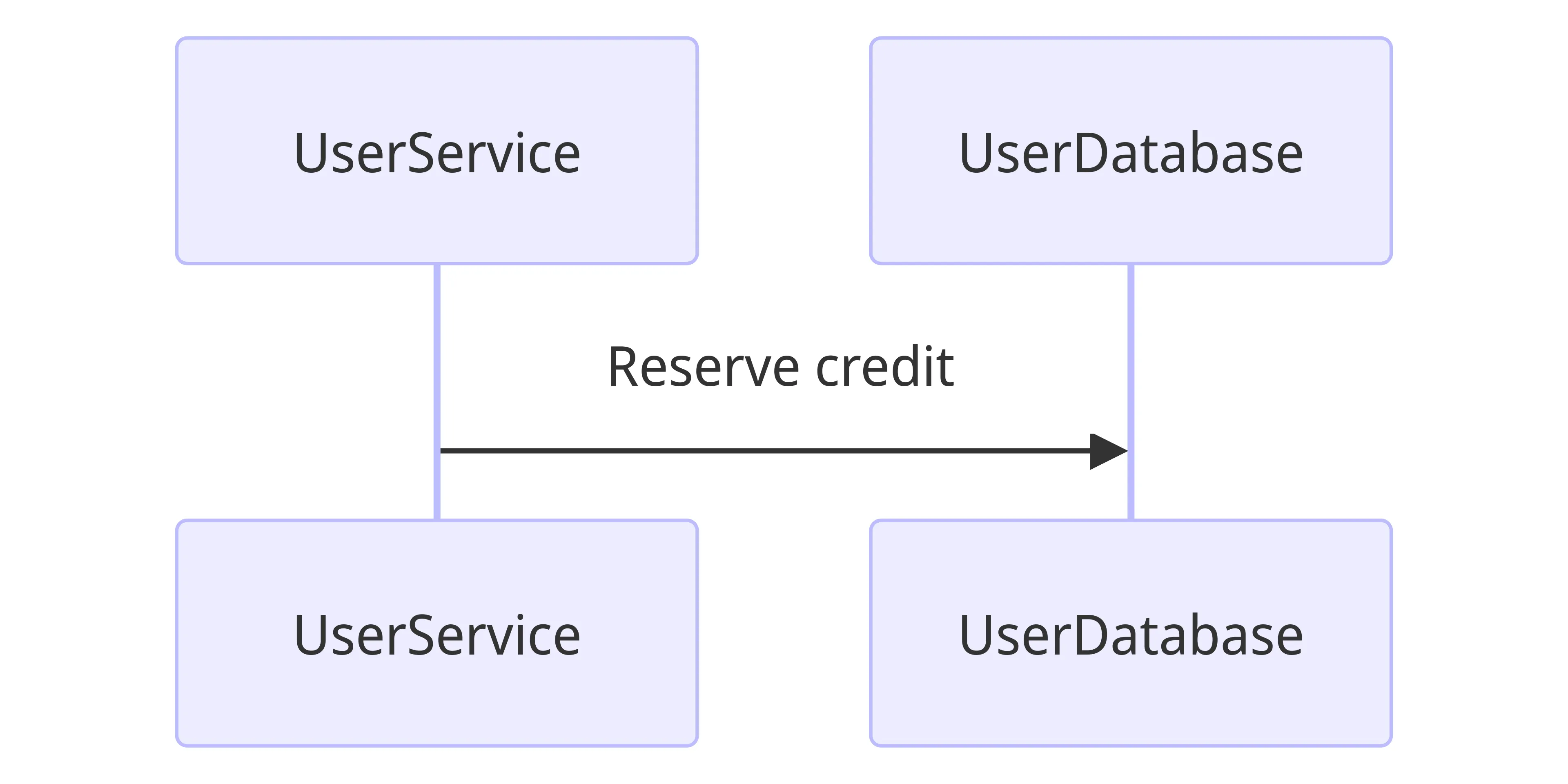

14. User Service, User Database’de krediyi ayırır:

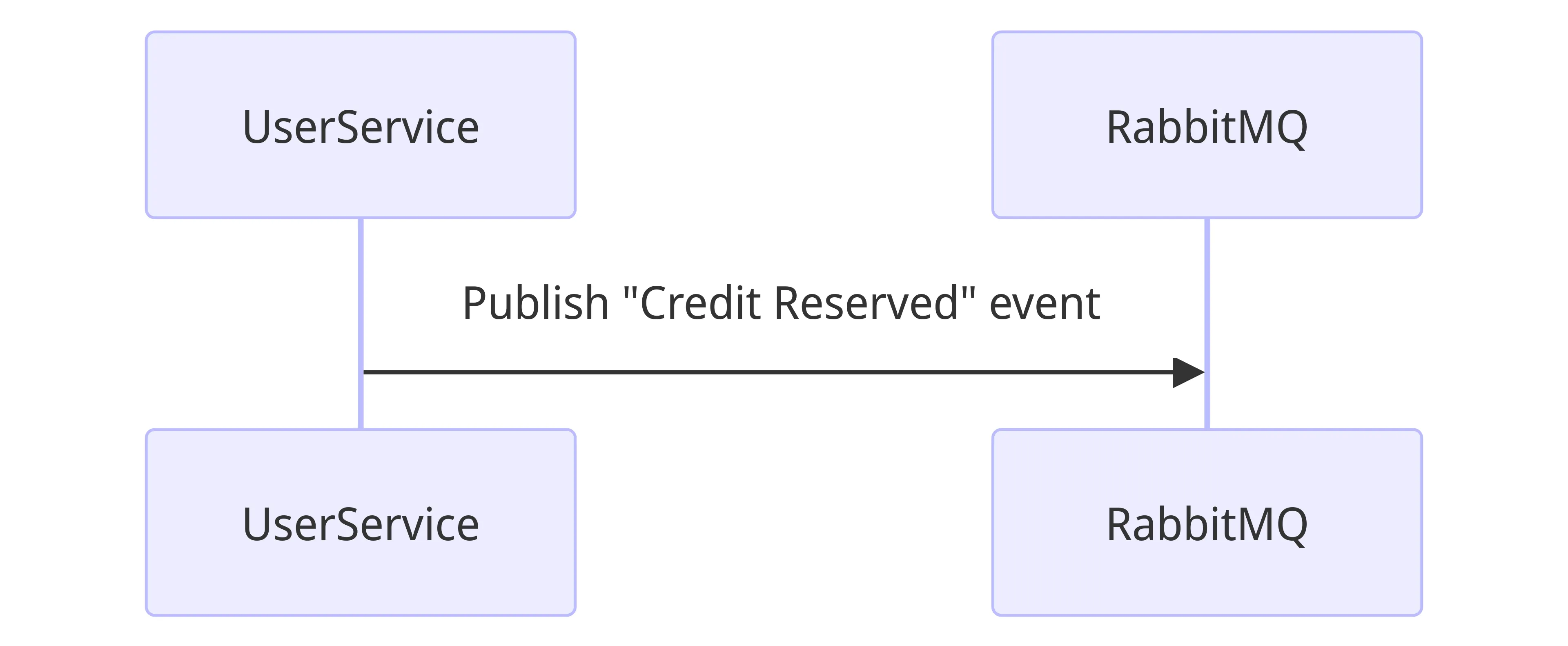

15. User Service, RabbitMQ’ya bir “Credit Reserved” (Kredi Ayrıldı) olayı yayınlar:

16. RabbitMQ, “Credit Reserved” olayını Order Service’e iletir:

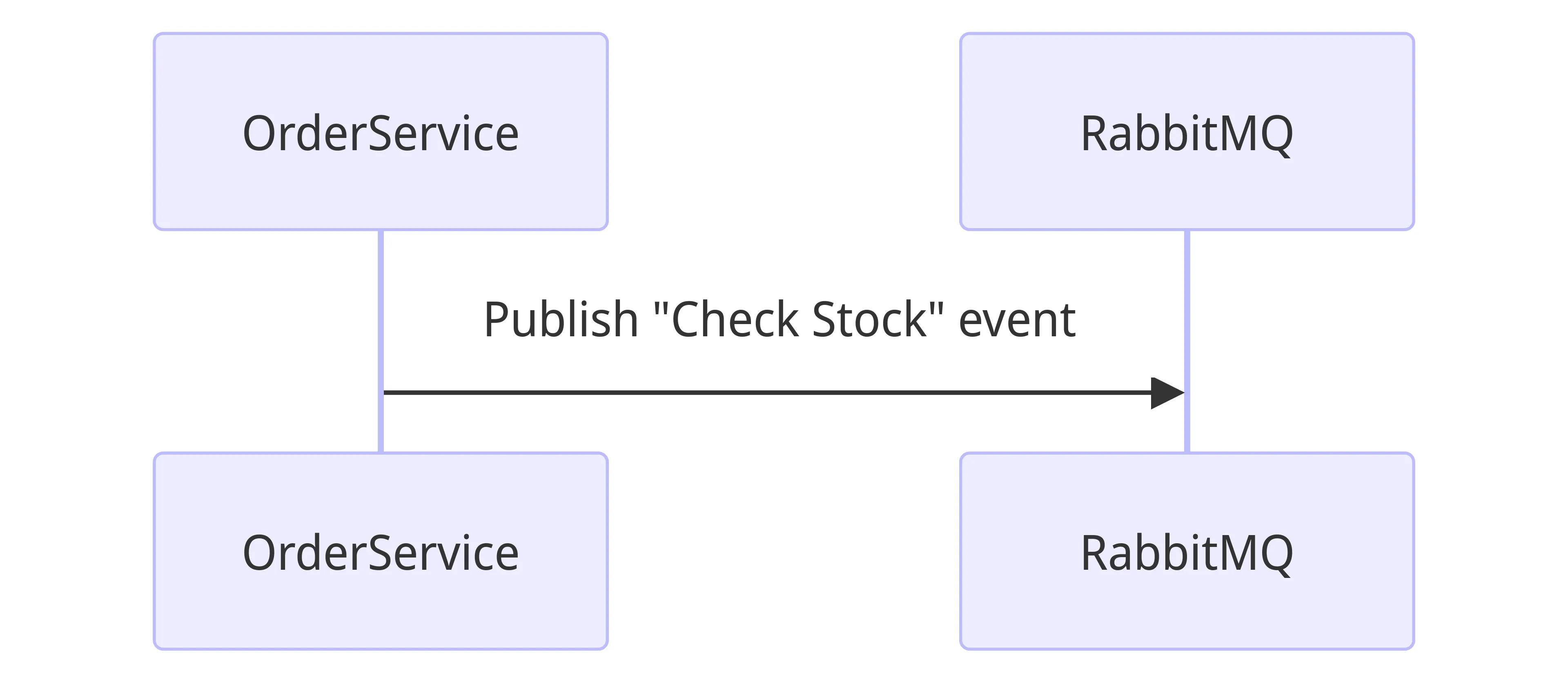

17. Order Service, RabbitMQ’ya bir “Check Stock” (Stok Kontrolü) olayı yayınlar:

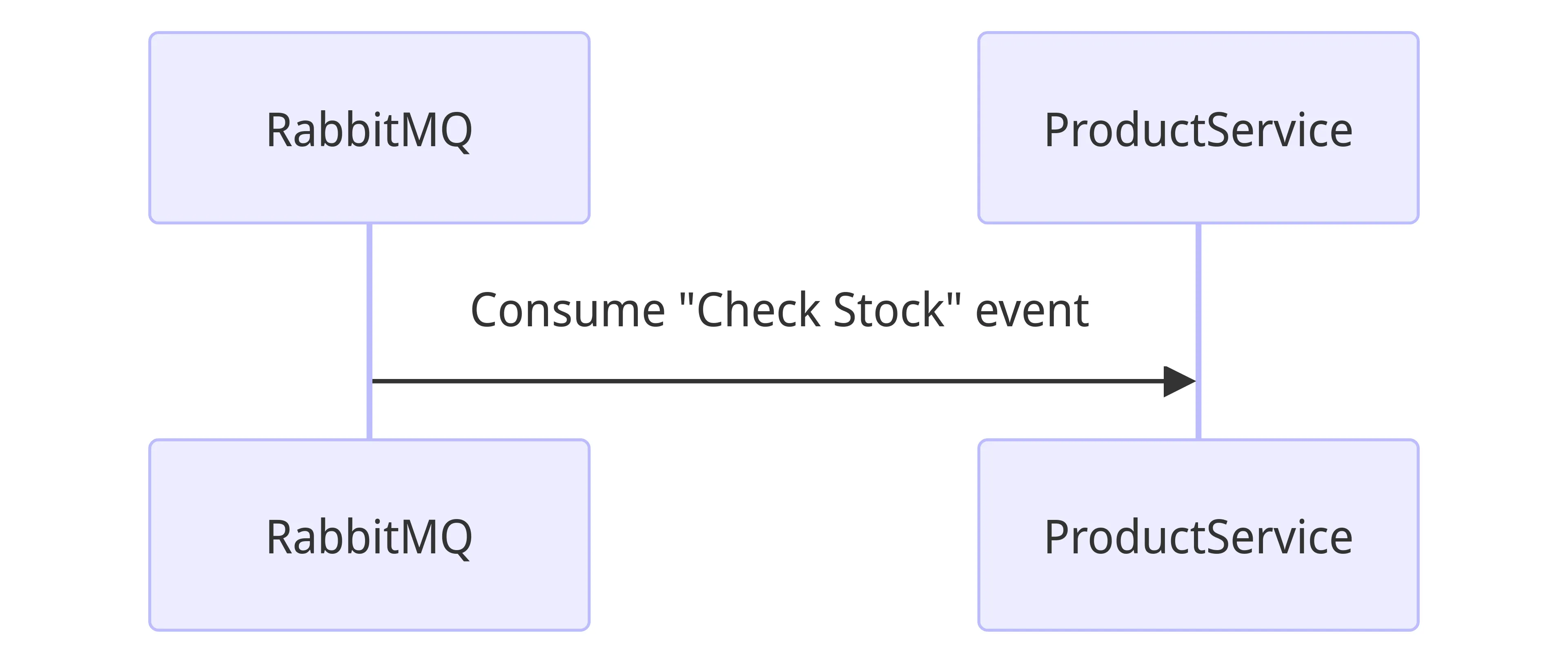

18. RabbitMQ, “Check Stock” olayını Product Service’e iletir:

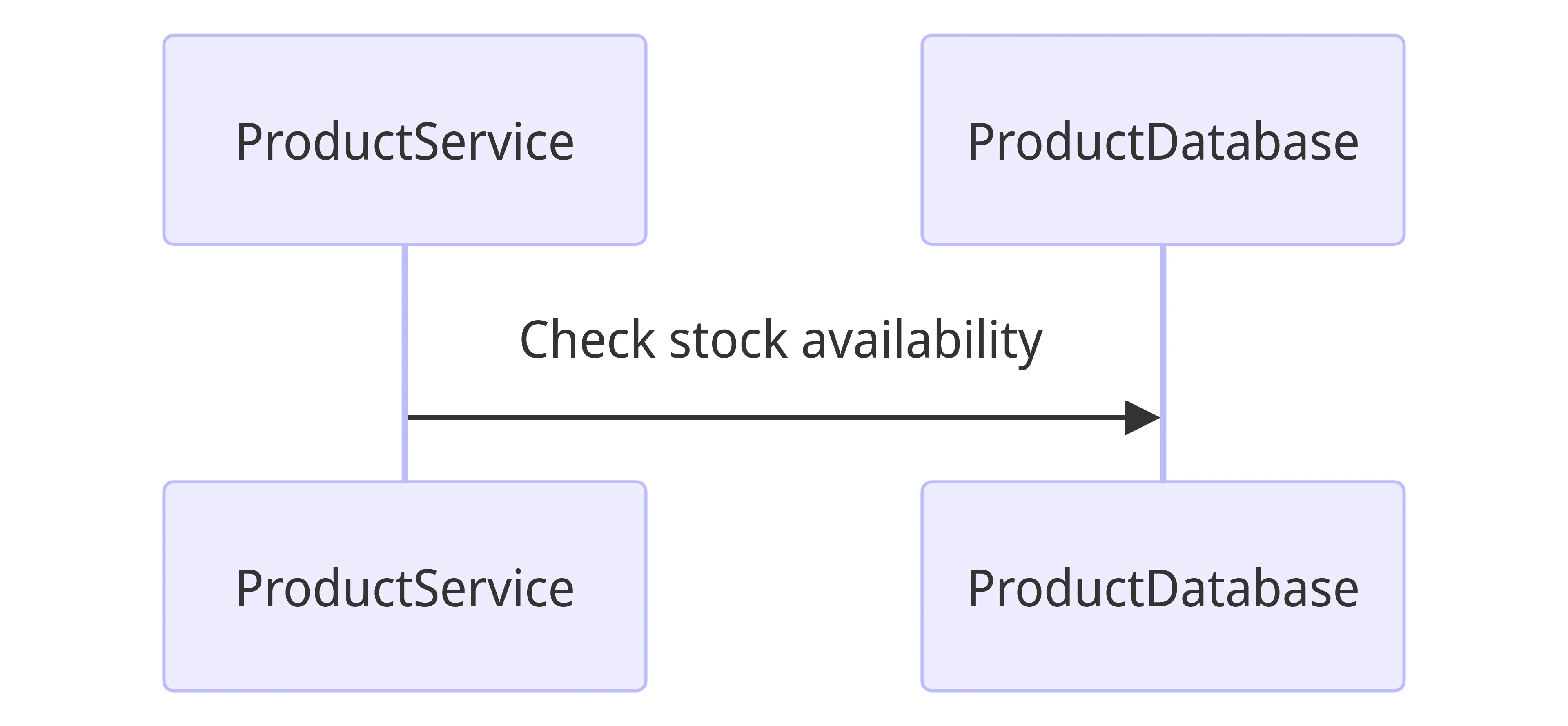

19. Product Service, Product Database’de stok kullanılabilirliğini kontrol eder:

Eğer stok mevcutsa:

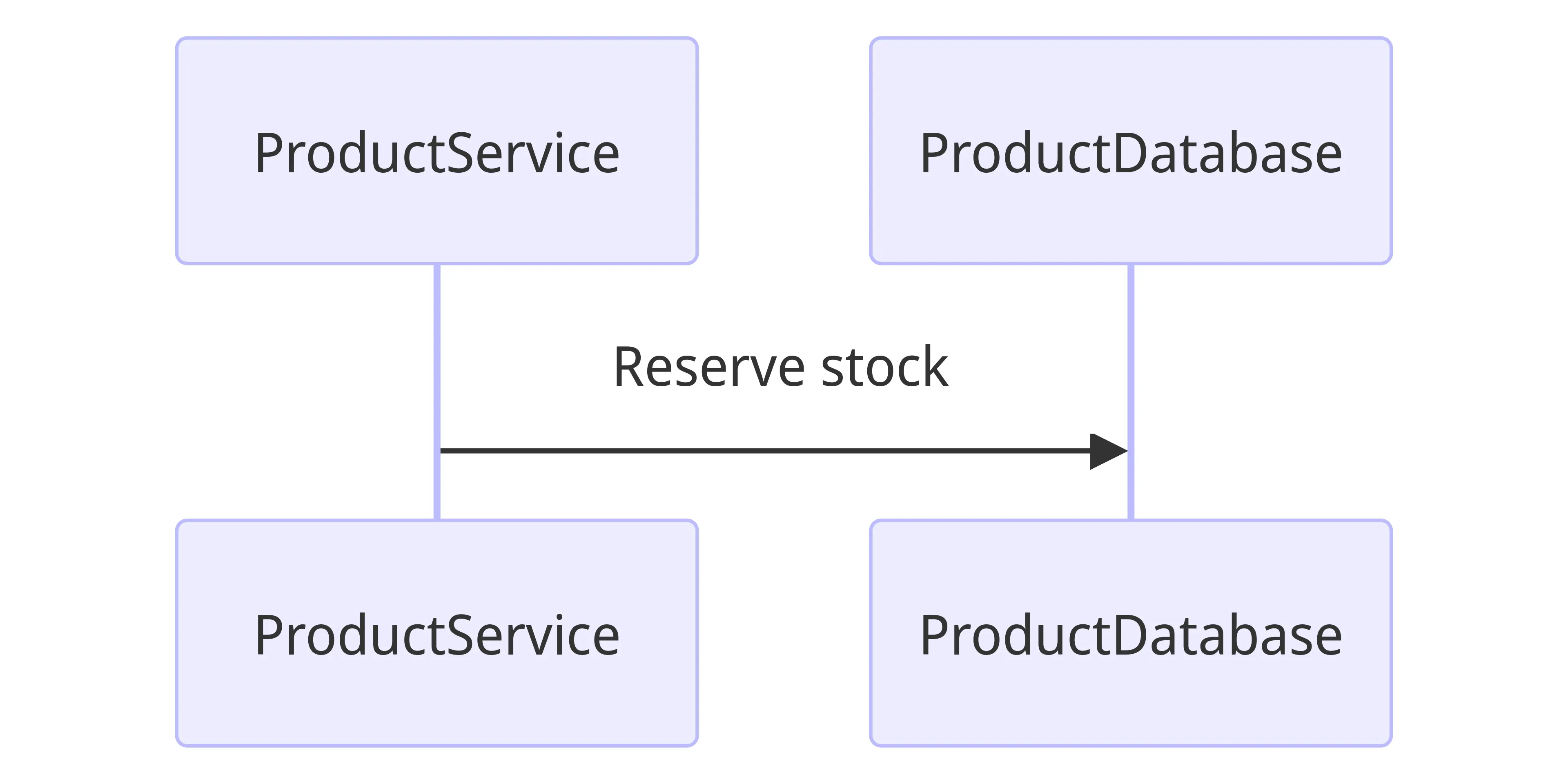

20. Product Service, Product Database’de stoku ayırır:

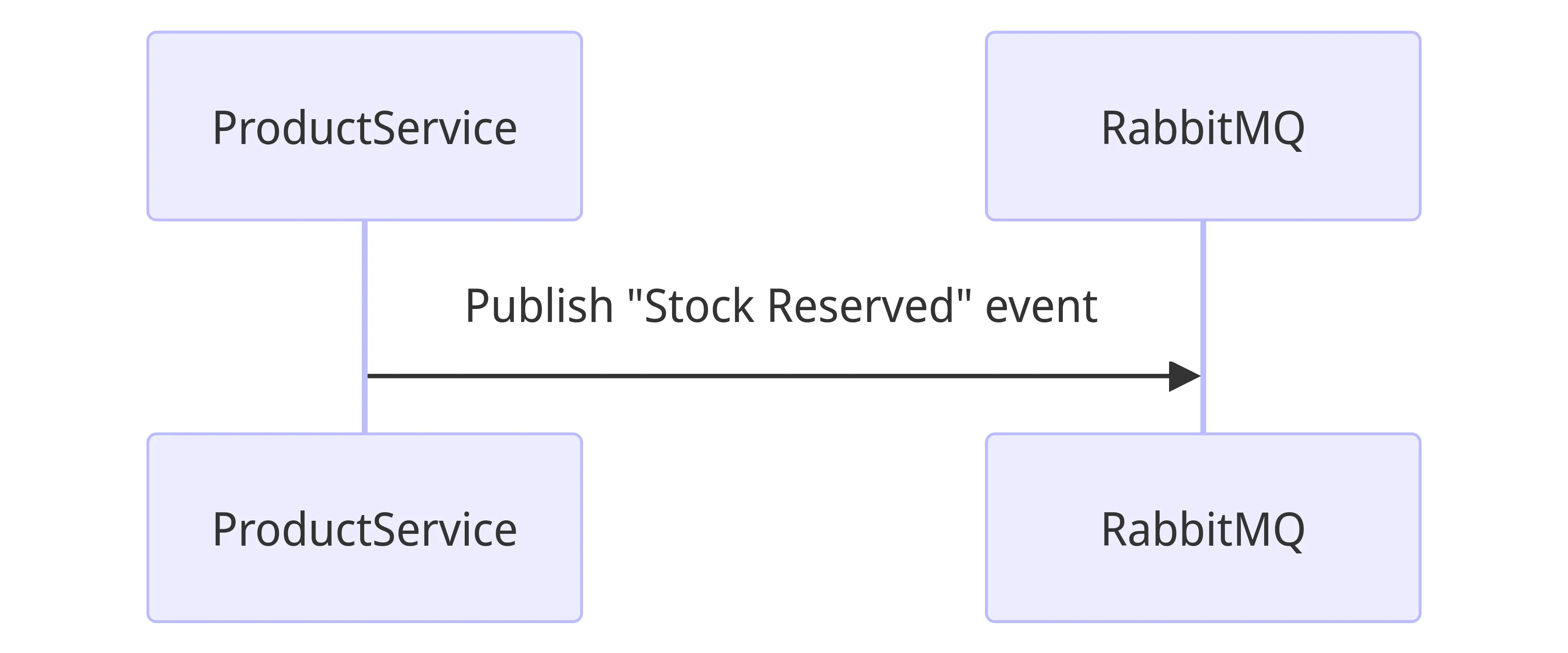

21. Product Service, RabbitMQ’ya bir “Stock Reserved” (Stok Ayrıldı) olayı yayınlar:

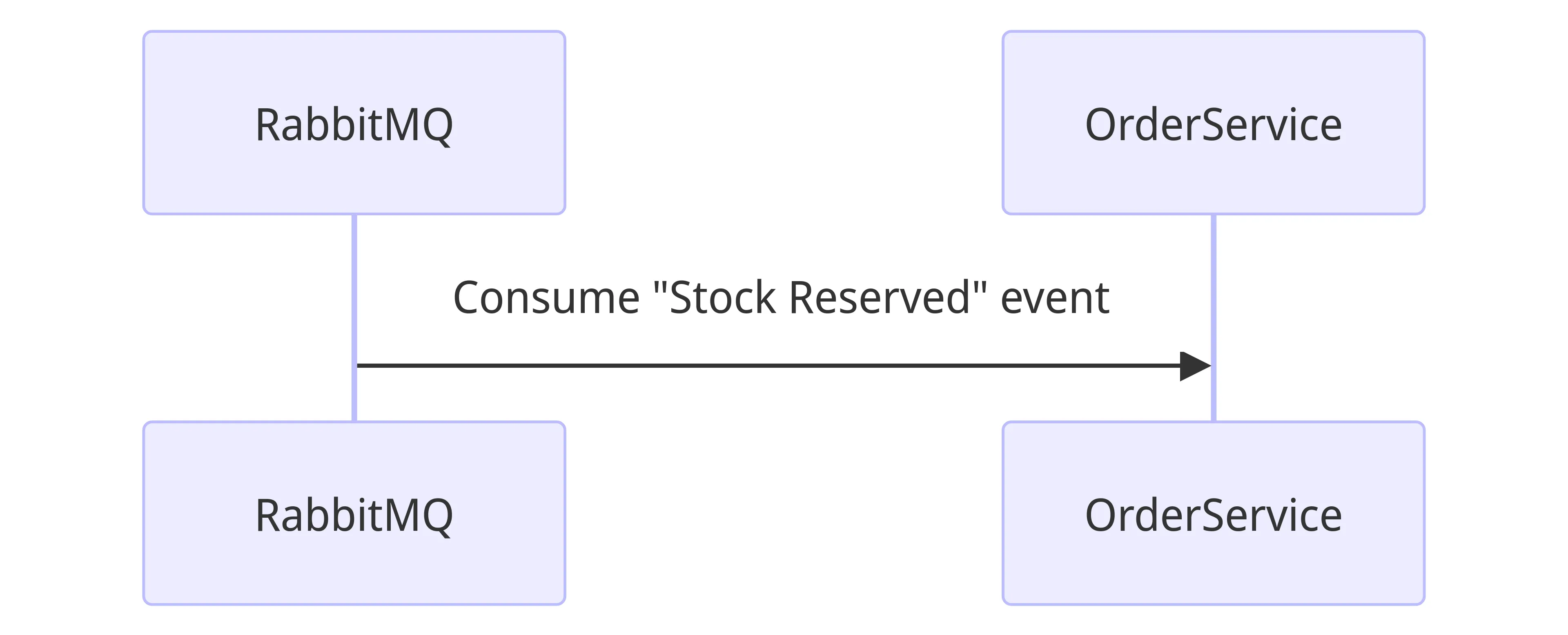

22. RabbitMQ, “Stock Reserved” olayını Order Service’e iletir:

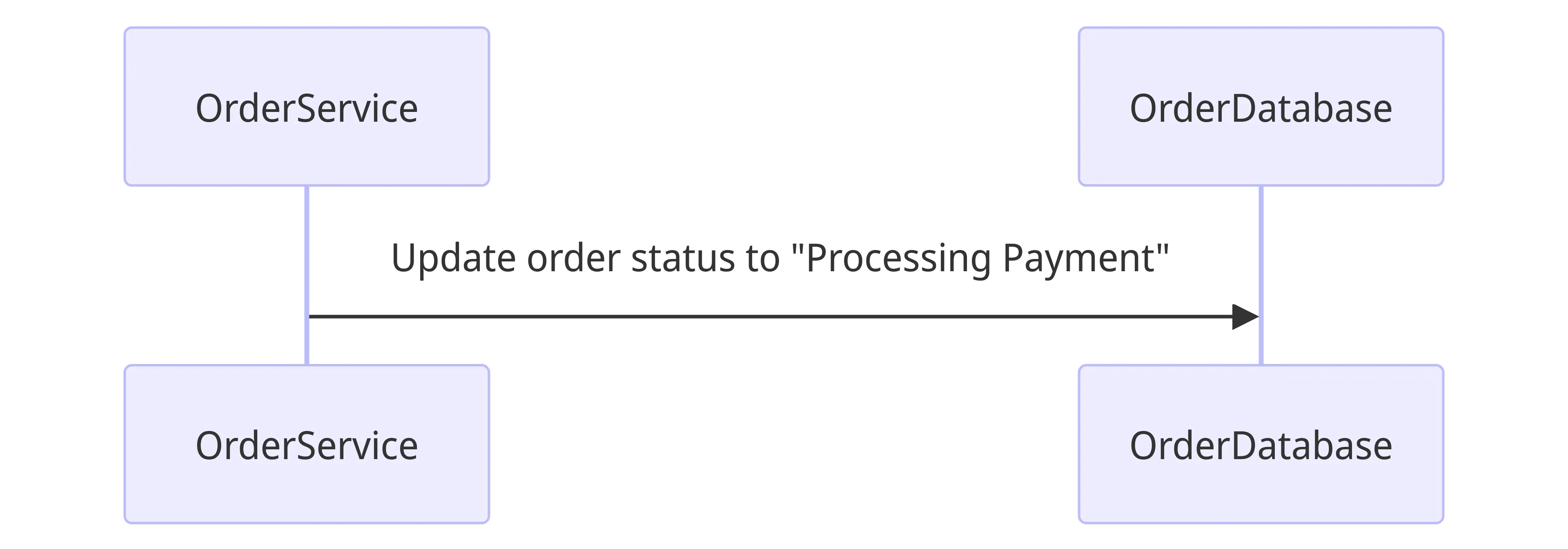

23. Order Service, Order Database’de siparişin durumunu “Processing Payment” (Ödeme İşleniyor) olarak günceller:

24. Order Service, RabbitMQ’ya bir “Process Payment” (Ödeme İşleme) olayı yayınlar:

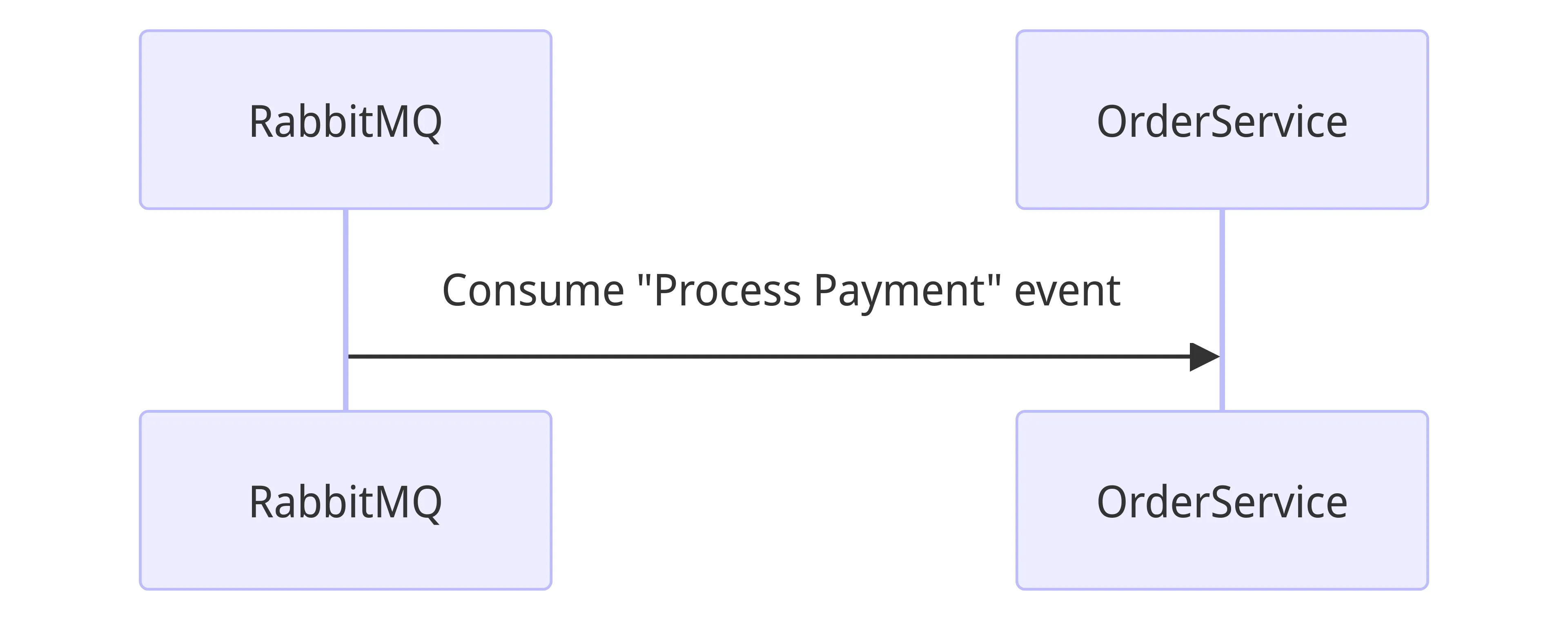

25. RabbitMQ, “Process Payment” olayını Order Service’e iletir:

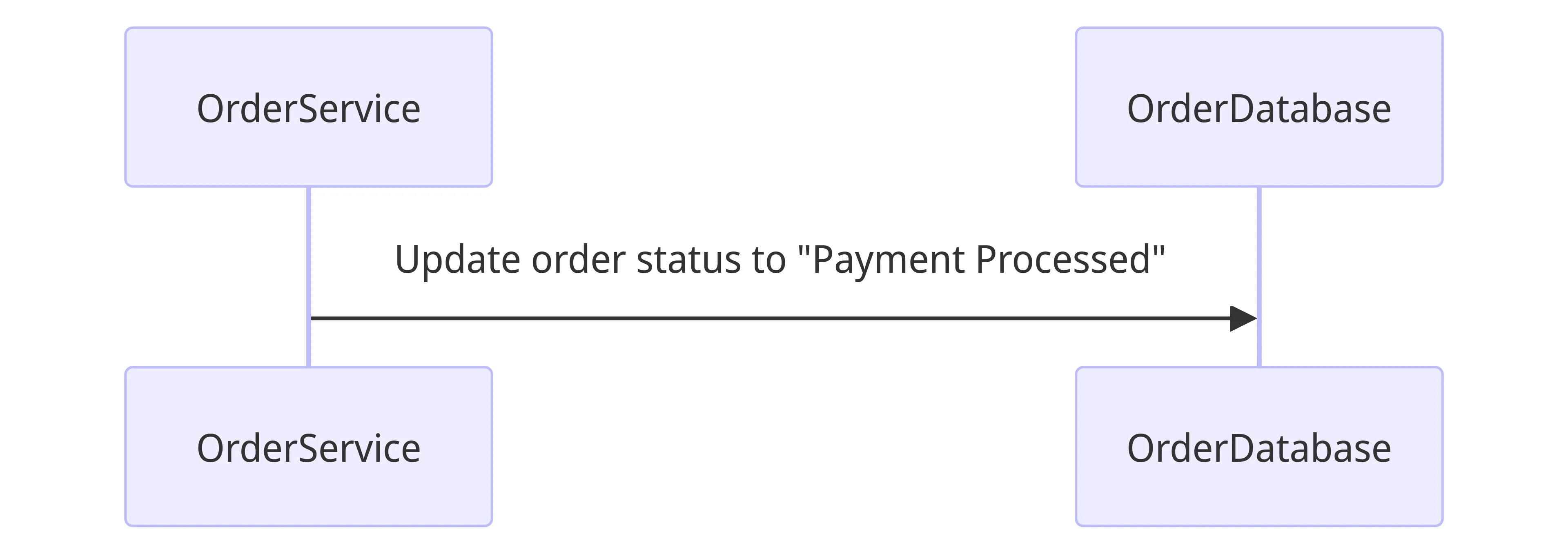

26. Order Service, Order Database’de siparişin durumunu “Payment Processed” (Ödeme İşlendi) olarak günceller:

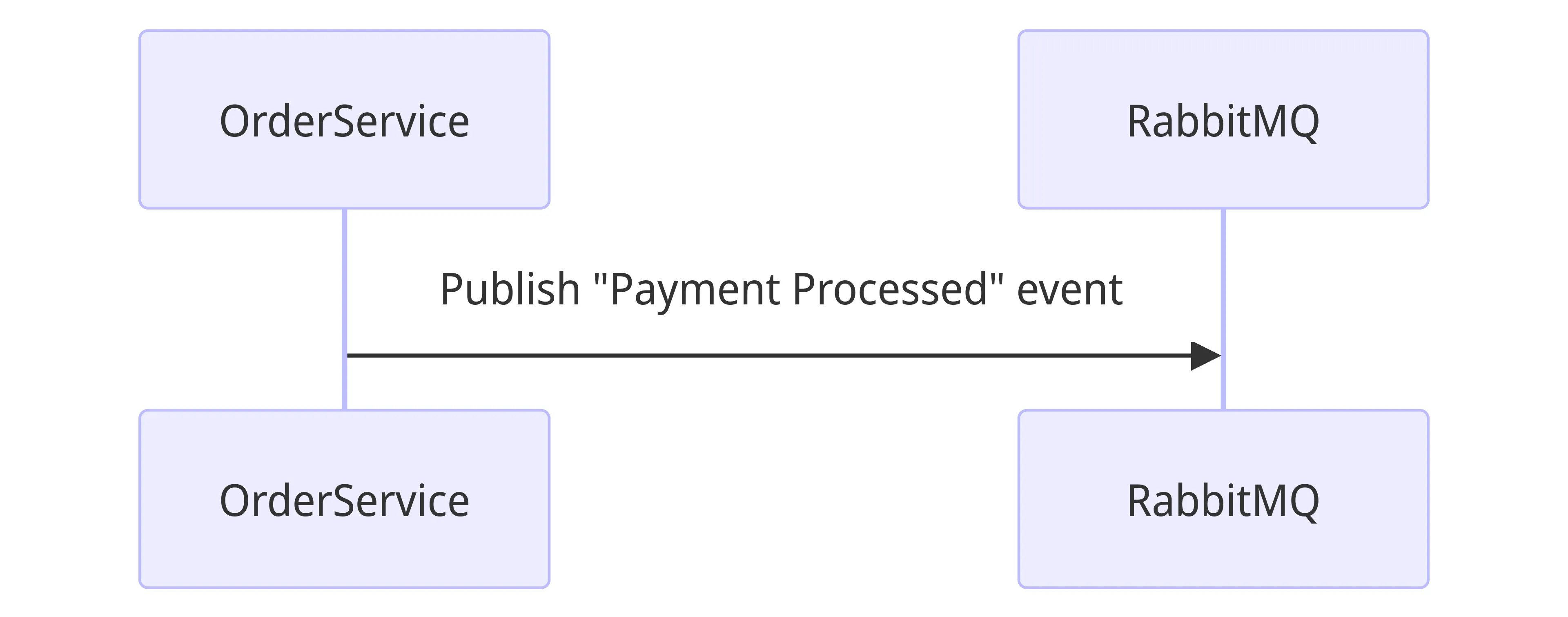

27. Order Service, RabbitMQ’ya bir “Payment Processed” olayı yayınlar:

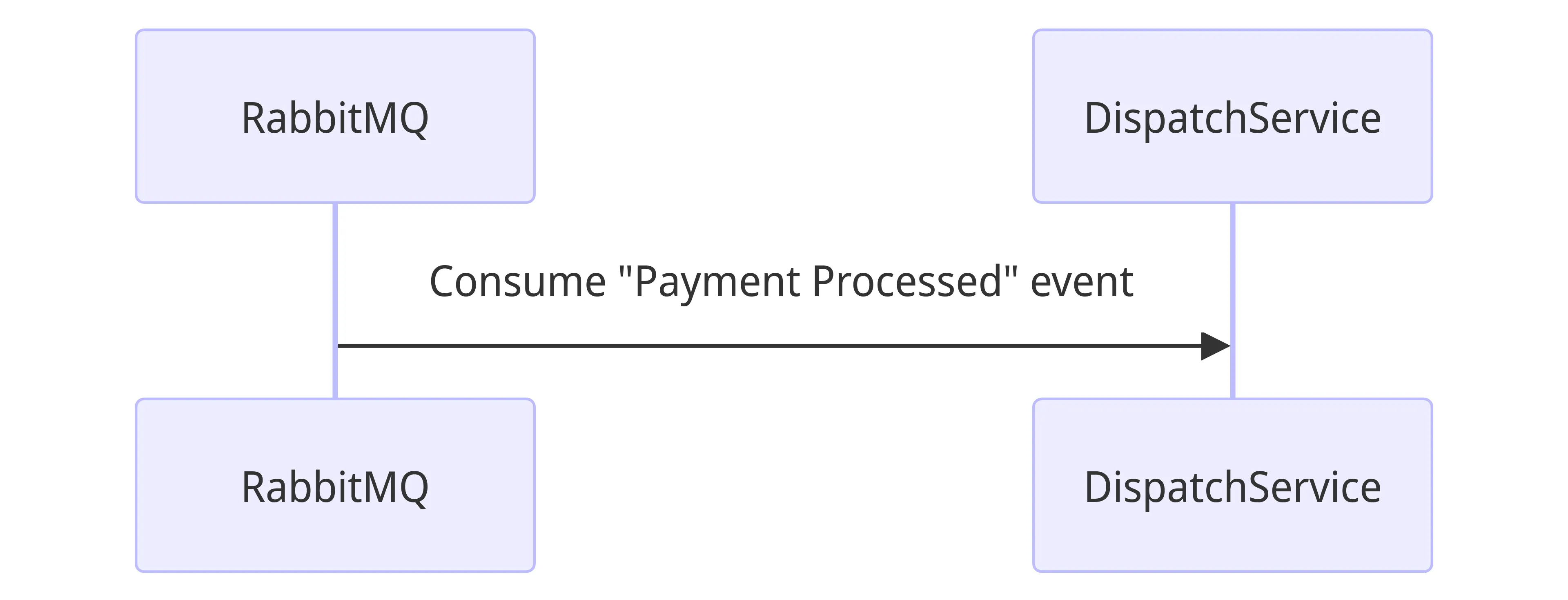

28. RabbitMQ, “Payment Processed” olayını Dispatch Service’e iletir:

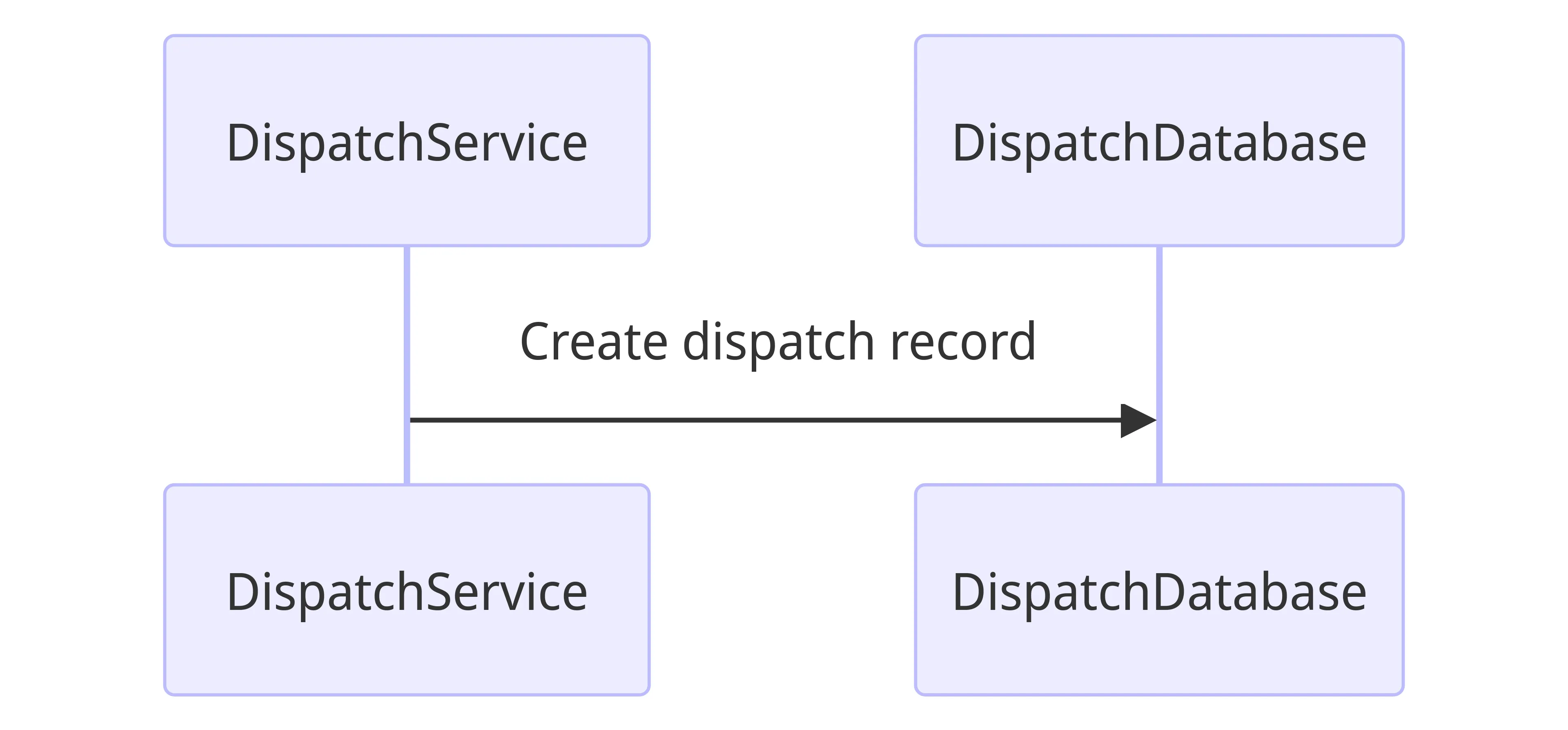

29. Dispatch Service, Dispatch Database’de bir sevkiyat kaydı oluşturur:

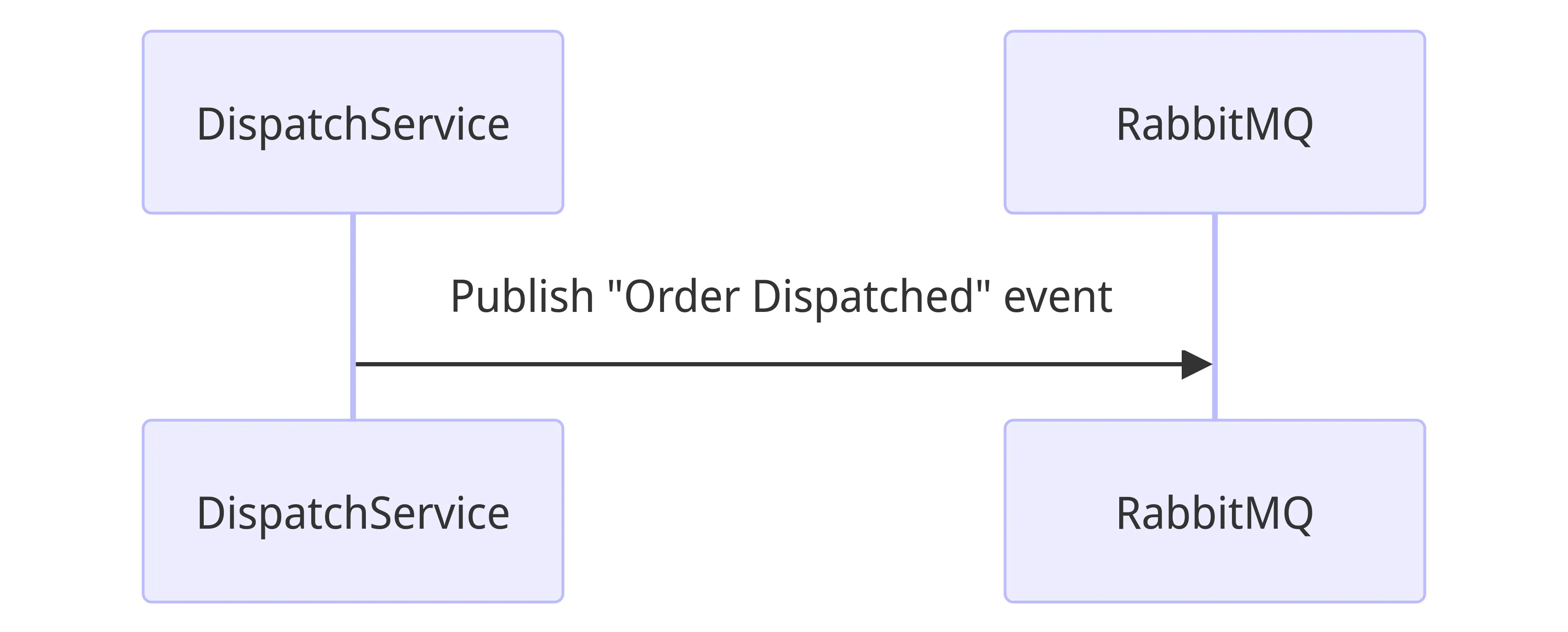

30. Dispatch Service, RabbitMQ’ya bir “Order Dispatched” (Sipariş Gönderildi) olayı yayınlar:

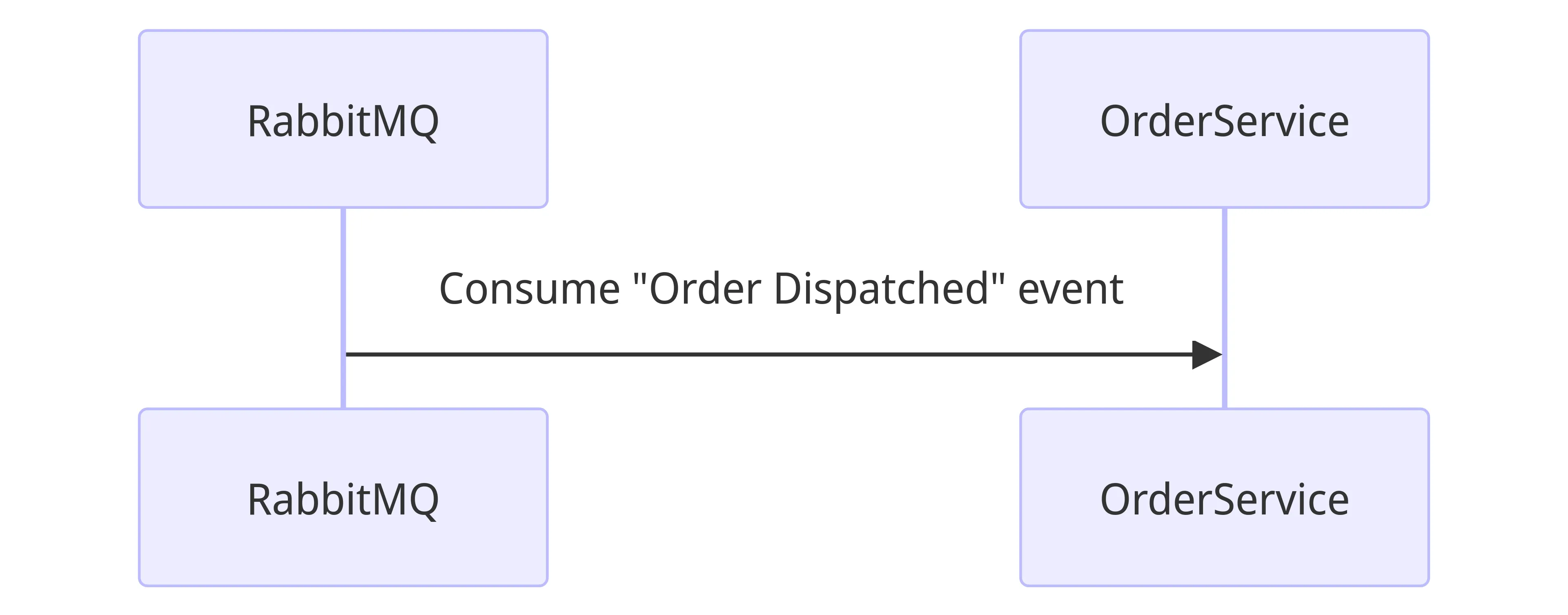

31. RabbitMQ, “Order Dispatched” olayını Order Service’e iletir:

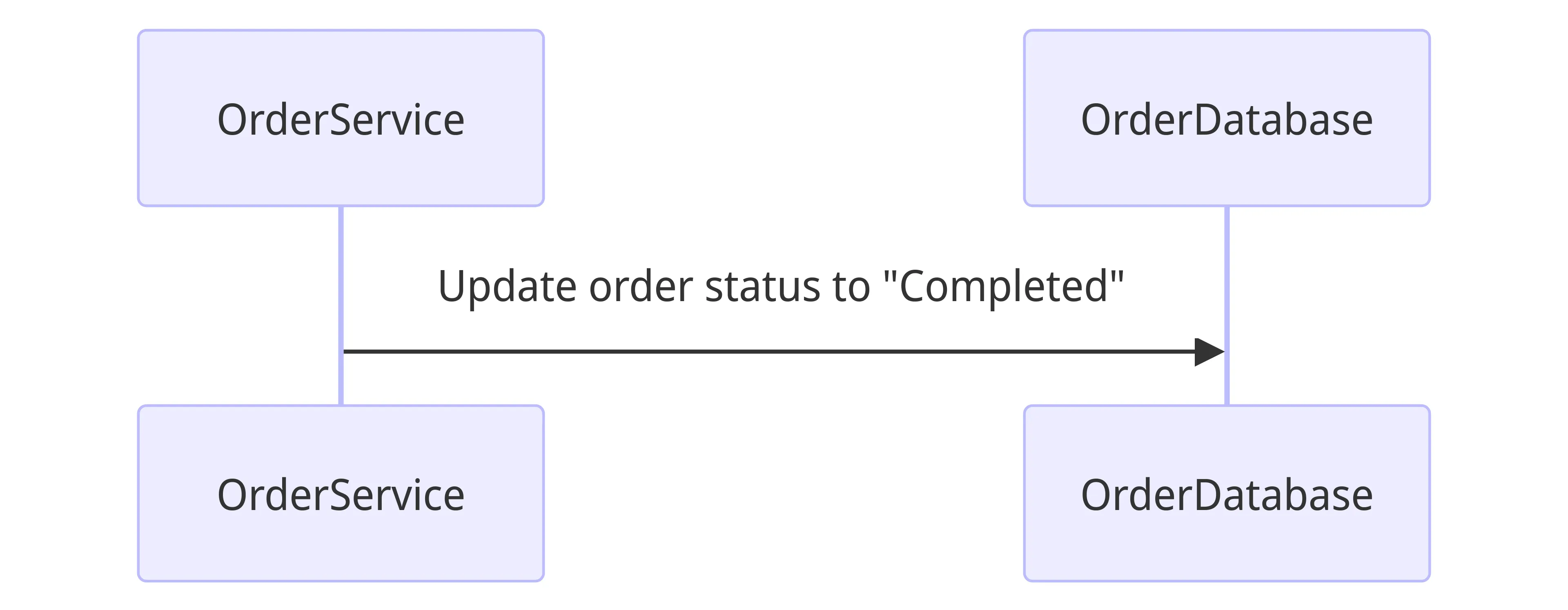

32. Order Service, Order Database’de siparişin durumunu “Completed” (Tamamlandı) olarak günceller:

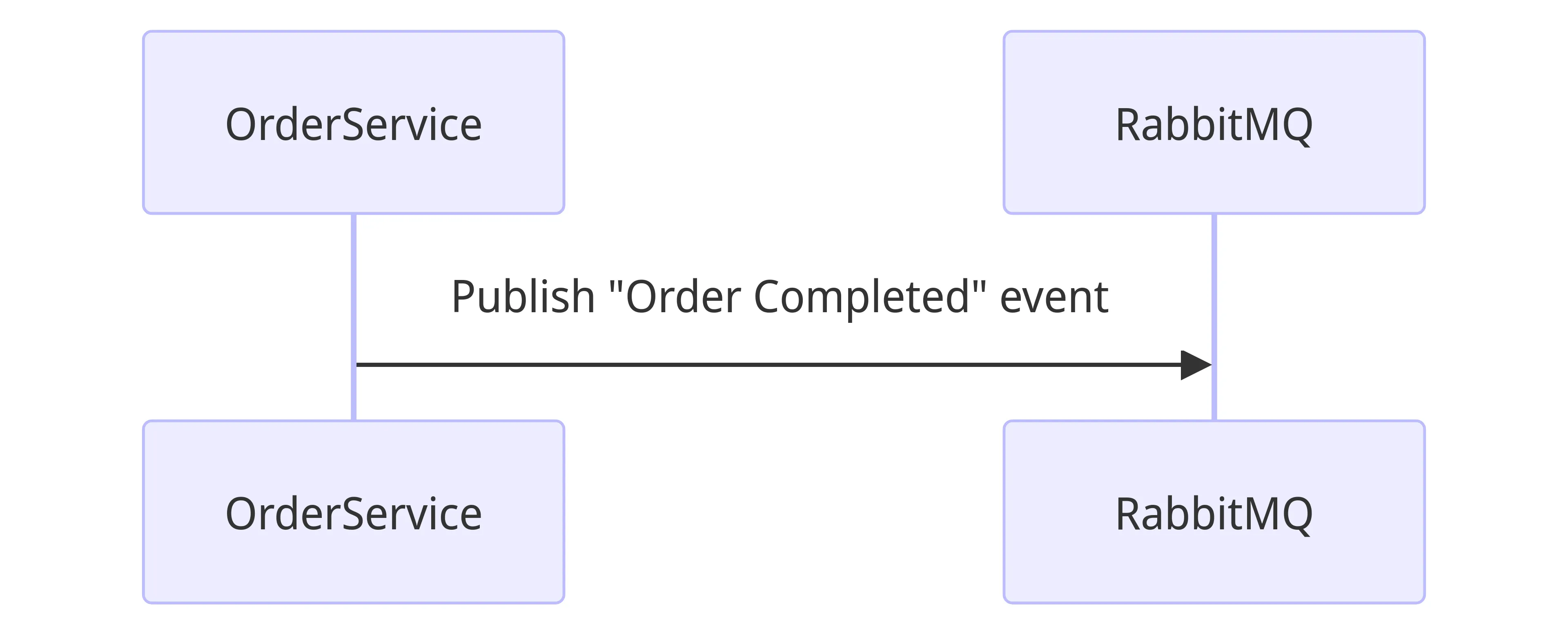

33. Order Service, RabbitMQ’ya bir “Order Completed” (Sipariş Tamamlandı) olayı yayınlar:

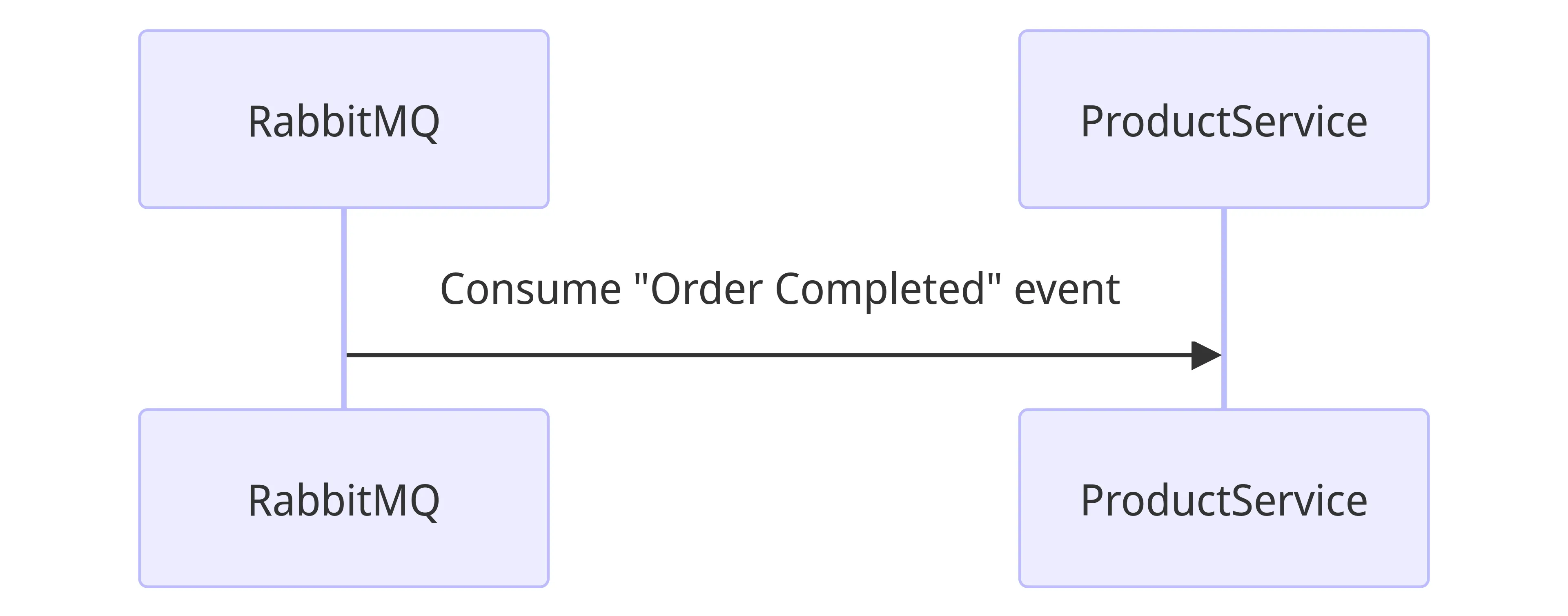

34. RabbitMQ, “Order Completed” olayını Product Service’e iletir:

35. Product Service, Product Database’de stok seviyelerini günceller:

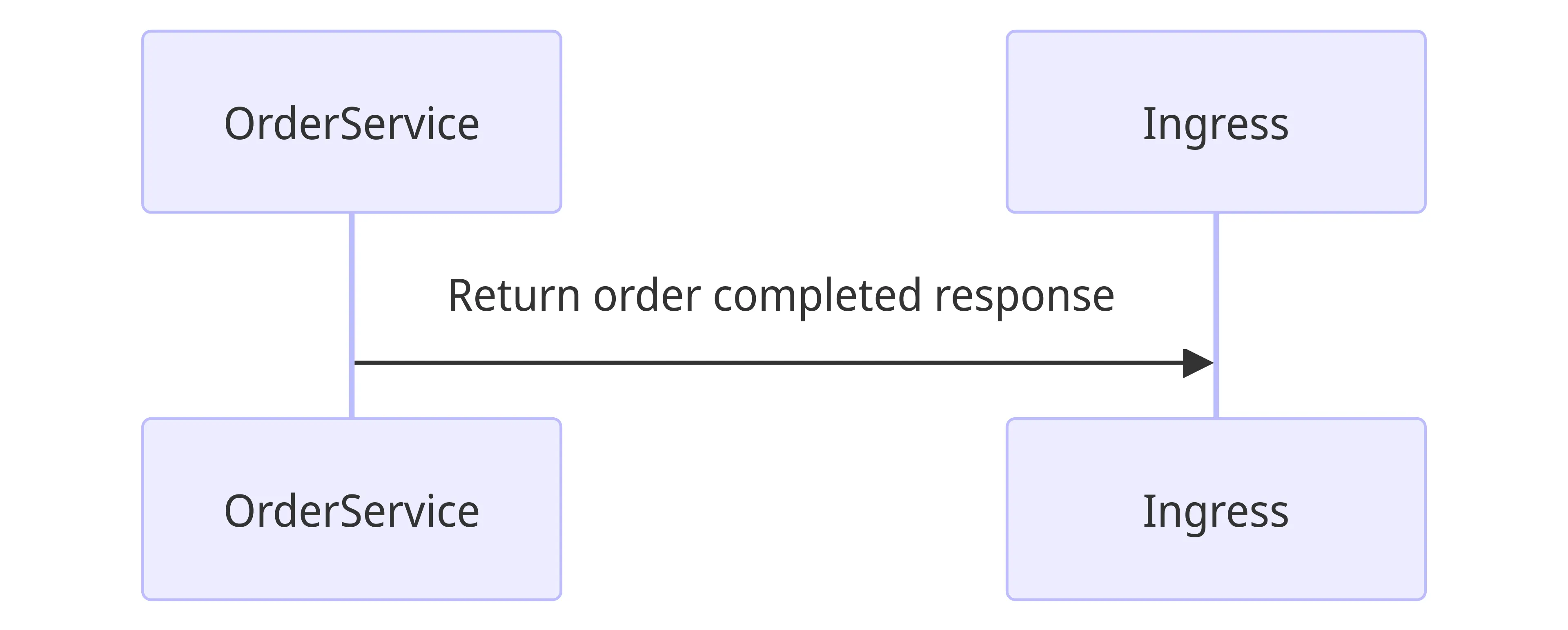

36. Order Service, Ingress üzerinden siparişin tamamlandığı yanıtını döndürür:

37. Ingress, yanıtı İstemciye iletir:

Eğer stok yetersizse:

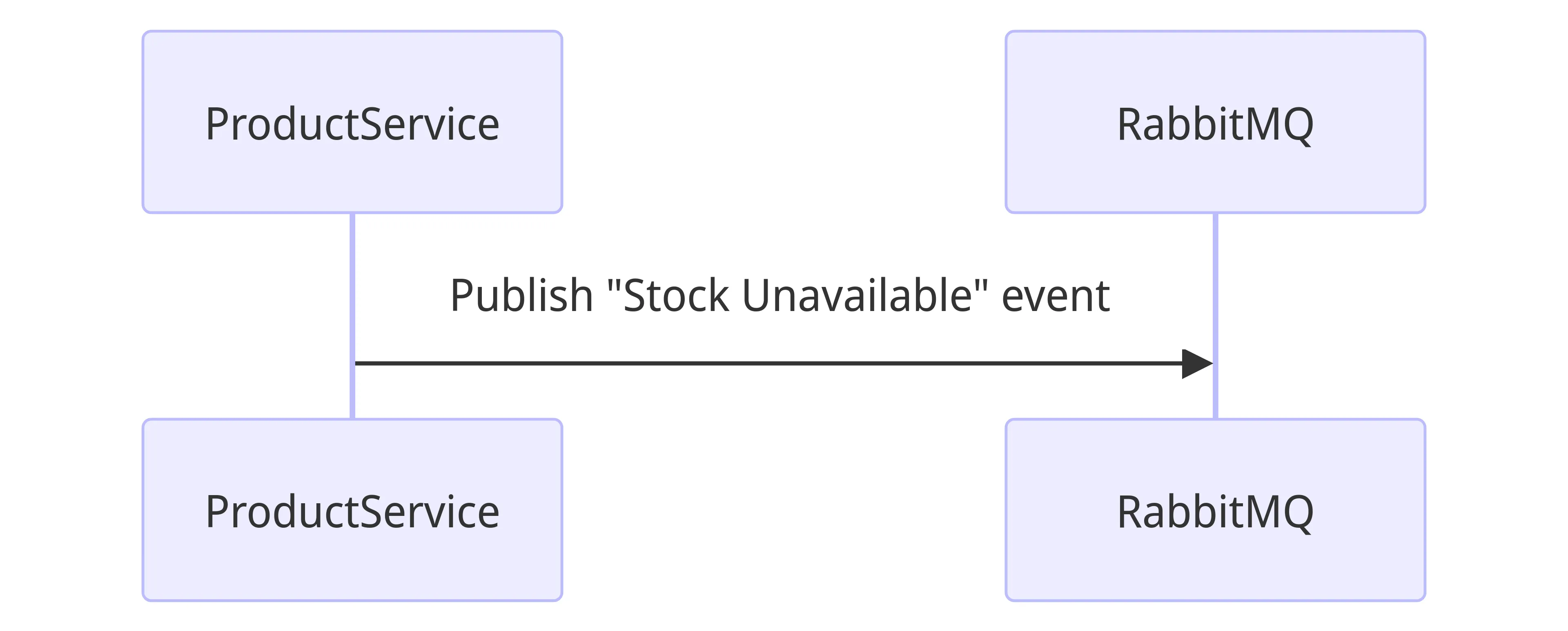

38. Product Service, RabbitMQ’ya bir “Stock Unavailable” (Stok Yetersiz) olayı yayınlar:

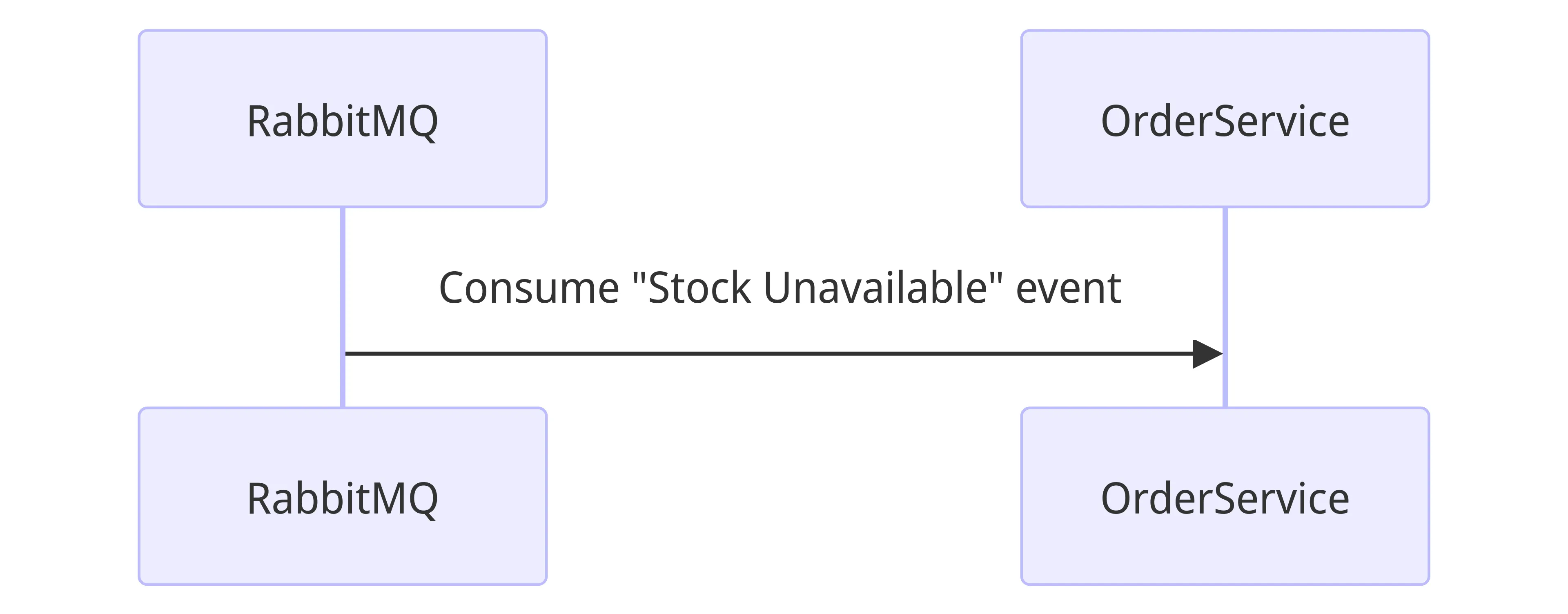

39. RabbitMQ, “Stock Unavailable” olayını Order Service’e iletir:

40. Order Service, Order Database’de siparişin durumunu “Cancelled” (İptal Edildi) olarak günceller:

41. Order Service, RabbitMQ’ya bir “Order Cancelled” (Sipariş İptal Edildi) olayı yayınlar:

42. RabbitMQ, “Order Cancelled” olayını User Service’e iletir:

43. User Service, User Database’de ayrılan krediyi serbest bırakır:

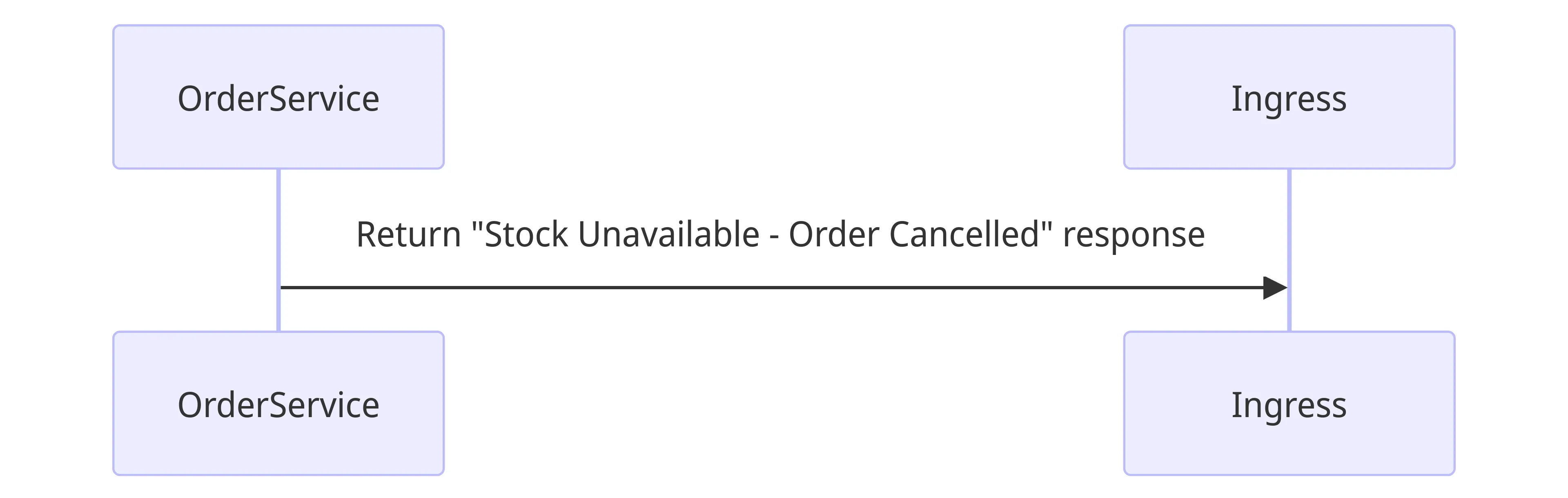

44. Order Service, Ingress üzerinden “Stock Unavailable - Order Cancelled” yanıtını döndürür:

45. Ingress, yanıtı İstemciye iletir:

Tüm yapı ise aşağıdadır :
